بسیاری از رانندگان با مشاهده یک باتری کم‌کیفیت یا کوچک 12 ولتی در کنار پک سنگین باتری فشار قوی دچار سردرگمی می‌شوند. وجود باتری 12 ولتی خودروی هیبریدی در کنار یک باتری ولتاژ بالای چندصد ولتی ممکن است عجیب به نظر برسد. با این حال طراحان سیستم‌های برق خودرو دلایل ایمنی و ساختاری محکمی برای جداسازی این دو شبکه دارند. عدم درک درست این تفکیک ولتاژ می‌تواند باعث بروز خسارت‌های سنگین در زمان نگهداری یا استارت زدن خودرو شود. برای پیشگیری از خرابی‌های ناگهانی، شناخت نحوه ارتباط این دو سیستم الکتریکی برای مالکان خودروهای هیبریدی کاملا ضروری است.
خودروهای هیبریدی برای دست‌یابی به بهترین بازدهی از دو مدار کاملا مجزا بهره می‌برند. سیستم ولتاژ بالا وظیفه انتقال نیرو به چرخ‌ها را بر عهده دارد و سیستم کم‌ولتاژ تمامی قطعات رفاهی و کنترلی را تغذیه می‌کند. این تقسیم کار باعث افزایش ایمنی سرنشینان و کاهش هزینه‌های طراحی قطعات الکترونیکی جانبی می‌شود. اگر تمام بخش‌های خودرو به باتری اصلی متصل می‌شدند، خطر برق‌گرفتگی در تصادفات و پیچیدگی سیم‌کشی به میزان زیادی افزایش می‌یافت.

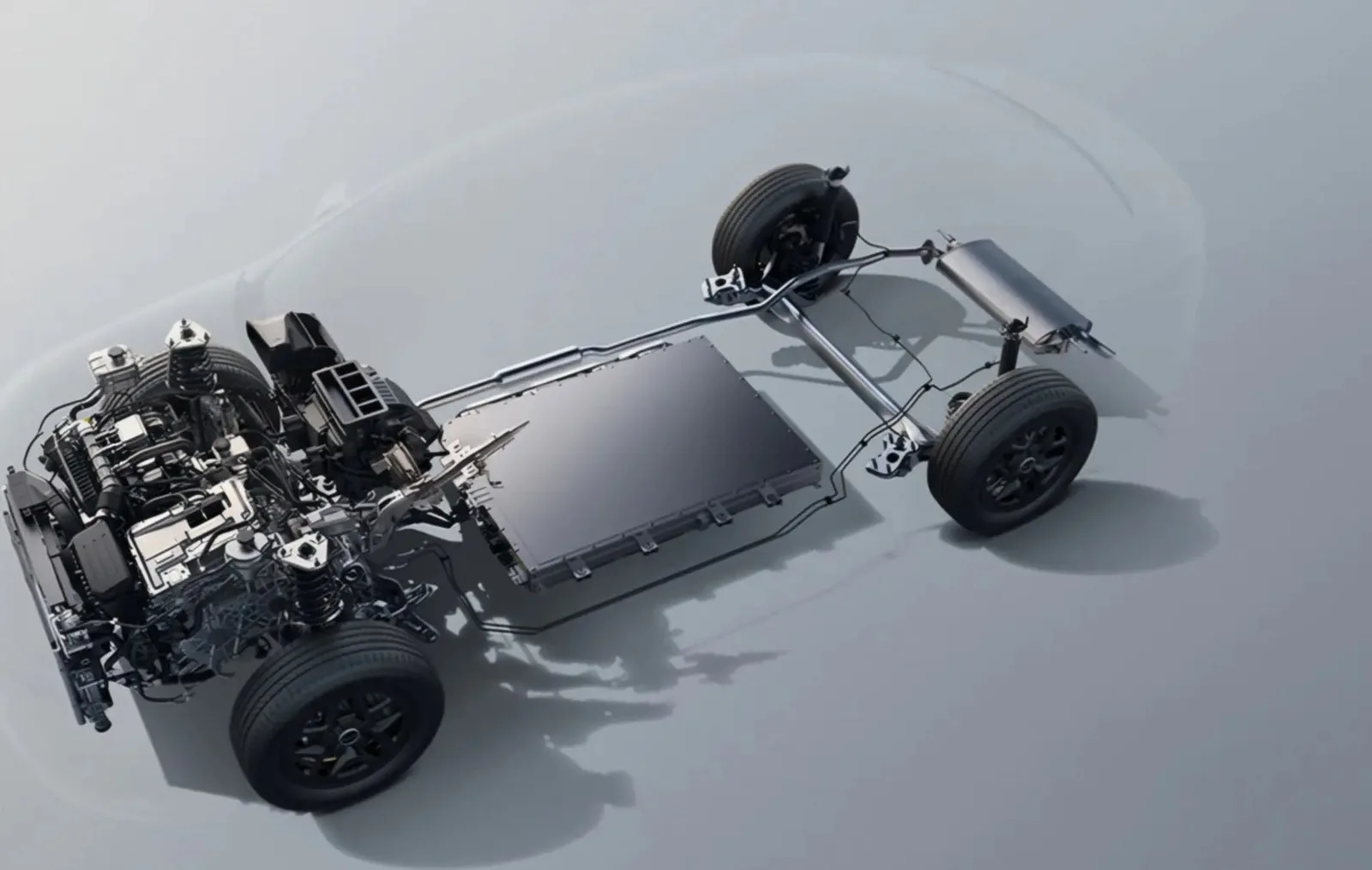

تفکیک دو شبکه برق و دلایل استفاده از باتری 12 ولتی خودروی هیبریدی
شبکه برق اصلی در خودروهای هیبریدی معمولا با ولتاژی بین 200 تا 600 ولت مستقیم کار می‌کند. این ولتاژ بالا برای تامین توان موتور الکتریکی و همچنین دریافت انرژی از سیستم ترمز احیاکننده طراحی شده است. سیستم ترمز احیاکننده هنگام کاهش سرعت، انرژی جنبشی را به برق تبدیل کرده و در باتری اصلی ذخیره می‌سازد. با این حال اتصالات ولتاژ بالا به شدت خطرساز هستند و استفاده مستقیم از آن‌ها در تجهیزات کابین نیازمند عایق‌کاری‌های بسیار سنگین و گران‌قیمت خواهد بود.
پلتفرم‌های خودروسازی سال‌هاست که تمامی استانداردها، رله‌ها، قفل‌ها و ECUهای خود را بر پایه سیستم 12 ولتی طراحی کرده‌اند. قطعاتی مانند چراغ‌های اصلی، برف‌پاک‌کن، سیستم صوتی، کیسه‌های هوا و قفل مرکزی همگی با برق 12 ولتی کار می‌کنند. تغییر این استاندارد جهانی به ولتاژ بالا هزینه‌های تولید خودرو را به شکل غیرمنطقی بالا می‌برد. از این رو وجود باتری 12 ولتی خودروی هیبریدی یک ضرورت اقتصادی و استانداردی در صنعت خودرو به شمار می‌رود.
مسئله مهم دیگر امنیت فیزیکی مدار در حالت خاموش بودن خودرو است. زمانی که خودرو خاموش می‌شود، کلیدهای مغناطیسی یا همان کنتاکتورهای اصلی ولتاژ بالا باز می‌شوند. این کار جریان برق فشار قوی را درون محفظه ایمن باتری اصلی محبوس می‌کند تا تعمیرکاران یا سرنشینان در معرض خطر قرار نگیرند. برای بستن مجدد این کنتاکتورها و قرار دادن خودرو در وضعیت Ready، کامپیوتر خودرو نیاز به یک منبع برق 12 ولتی مجزا دارد تا سلامت تمام مدارها را بررسی کند و فرمان وصل جریان ولتاژ بالا را صادر نماید.
در صورت آسیب دیدن سیستم برق خودرو، استفاده از راهکارهای نگهداری مناسب می‌تواند ماندگاری قطعات را افزایش دهد. بررسی دقیق دلایل اصلی خرابی باتری خودرو نشان می‌دهد که نوسانات دمایی و شارژ نامناسب چطور روی طول عمر سلول‌های کم‌ولتاژ تاثیر مستقیم می‌گذارند.
عملکرد مبدل DC-DC و عواقب تخلیه شارژ شبکه کم ولتاژ
در خودروهای بنزینی سنتی، آلترناتور یا همان دینام با چرخش موتور پایه شارژ باتری را تامین می‌کند. اما در اکثر پلتفرم‌های هیبریدی دینام سنتی کاملا حذف شده است. وظیفه شارژ باتری 12 ولتی در این خودروها بر عهده قطعه‌ای الکترونیکی به نام مبدل DC-DC است. این قطعه ولتاژ بالای باتری اصلی را به ولتاژ پایین حدود 13.8 تا 14.4 ولت تبدیل می‌کند تا باتری کمکی در طول حرکت شارژ شود.
ارتباط بین دو باتری تنها زمانی برقرار است که سیستم هیبریدی در حالت آماده به کار یا Ready قرار داشته باشد. چنانچه خودرو خاموش باشد، مبدل DC-DC هیچ جریانی منتقل نمی‌کند. اگر خودرو برای چند هفته پارک شود یا لوازم جانبی نظیر دزدگیر، دوربین ثبت وقایع و گیرنده‌های کی‌لس برق مصرف کنند، شارژ باتری 12 ولتی به تدریج تمام می‌شود. در این وضعیت، حتی اگر باتری ولتاژ بالا صد در صد شارژ داشته باشد، خودرو استارت نخواهد خورد زیرا رله‌های اصلی بدون برق 12 ولتی فعال نمی‌شوند.
برخی خودروسازان پیشرو مانند هیوندای در برخی مدل‌های جدید خود تغییراتی ایجاد کرده‌اند. هیوندای باتری کم‌ولتاژ سرب-اسیدی را حذف کرده و یک باتری 12 ولتی لیتیومی را به صورت یکپارچه داخل مجموعه باتری ولتاژ بالا قرار داده است. در این سیستم اگر باتری 12 ولتی تخلیه شود، راننده با فشردن دکمه ریست باتری روی داشبورد، جریانی کوتاه از باتری ولتاژ بالا به بخش کم‌ولتاژ منتقل کرده و خودرو را بدون نیاز به کابل جامپ استارت روشن می‌سازد.
درک تفاوت‌های ساختاری میان انواع سلول‌های ذخیره‌سازی انرژی نیز اهمیت فراوانی دارد. مطالعه مقاله مربوط به تکنولوژی باتری خودروهای برقی می‌تواند دید بهتری درباره پایداری شیمیایی سلول‌های لیتیومی و تفاوت آن‌ها ارائه دهد.
چالش‌های نگهداری و عیب‌یابی در بازار ایران
در بازار ایران، مالکان خودروهای هیبریدی وارداتی مانند هیوندای سوناتا هیبرید یا تویوتا پریوس گاهی هنگام تخلیه باتری 12 ولتی دچار اشتباه‌های پرهزینه‌ای می‌شوند. اولین اشتباه رایج، تشخیص نادرست خرابی باتری اصلی است. زمانی که شارژ باتری 12 ولتی افت می‌کند، انواع هشدارهای کاذب روی صفحه کیلومتر ظاهر می‌شود. بسیاری از تعمیرگاه‌های غیرتخصصی این خطاها را به معنی خرابی باتری ولتاژ بالا تلقی می‌کنند، در حالی که تعویض یک باتری 12 ولتی ساده مشکل را کاملا برطرف می‌سازد.
چالش دوم مربوط به نحوه باتری به باتری یا همان جامپ استارت در صورت تخلیه باتری کم‌ولتاژ است. اکثر رانندگان تصور می‌کنند می‌توان از خودروهای هیبریدی برای روشن کردن خودروهای بنزینی دیگر استفاده کرد. جریان‌کشی شدید استارت خودروهای بنزینی می‌تواند به مبدل DC-DC فشار وارد کرده و برد الکترونیکی آن را بسوزاند. هزینه تعویض یا تعمیر مبدل DC-DC در ایران بسیار سنگین است و قطعات اورجینال آن به سختی یافت می‌شود.
همچنین انتخاب باتری 12 ولتی جایگزین نیازمند دقت به نوع استاندارد آن است. برخی خودروهای هیبریدی از باتری‌های AGM یا ژلی استفاده می‌کنند که توانایی تحمل چرخه‌های شارژ و دشارژ مداوم توسط مبدل DC-DC را دارند. نصب باتری‌های معمولی سرب-اسیدی آبدار در این خودروها ممکن است باعث تولید گازهای سمی در داخل صندوق عقب و کاهش شدید طول عمر باتری شود.
علاوه بر این، نصب تجهیزات جانبی غیراستاندارد مانند سیستم‌های صوتی قوی یا ردگیرهای خودرو بدون در نظر گرفتن ظرفیت شبکه 12 ولتی می‌تواند باعث تخلیه سریع آن در زمان پارک خودرو شود. از آنجا که پلتفرم‌های هیبریدی دینام ندارند، مبدل DC-DC تنها در زمان روشن بودن سیستم قادر به جبران افت ولتاژ است. بنابراین آگاهی از محدودیت‌های شبکه کم‌ولتاژ مانع از آسیب به قطعات حساس الکترونیکی خودرو می‌شود.
روند تغییرات صنعت خودرو نشان می‌دهد که خودروسازان به سمت یکپارچه‌سازی بیشتر سیستم‌های الکتریکی حرکت می‌کنند. حذف باتری‌های سرب-اسیدی سنگین و جایگزینی آن‌ها با سلول‌های لیتیومی یکپارچه در محصولات جدید هیوندای، گامی در جهت کاهش وزن و بهبود بازدهی است. با این حال، تا زمانی که استانداردهای قطعات جانبی روی 12 ولت باقی بمانند، نیاز به دو شبکه برق مجزا در خودروهای هیبریدی ادامه خواهد داشت و مالکان باید روش‌های نگهداری صحیح از این مدارها را جدی بگیرند.
