فراخوان گسترده بیش از ۲۵۰ هزار دستگاه از محصولات شش سیلندر تویوتا و لکسوس به یکی از مهمترین مباحث مهندسی در مدیریت خدمات پس از فروش تبدیل شده است. این فراخوان به وجود برادههای فلزی باقیمانده از زمان ماشینکاری بلوک سیلندر در پیشرانه ۳.۵ لیتری توربوشارژ با کد V35A مربوط میشود. این برادههای ریز میتوانند وارد مجاری روغنکاری شده و با قرار گرفتن میان میللنگ و یاتاقانهای اصلی، آسیبهای ساختاری سنگینی ایجاد کنند. شرکت سازنده برای تفکیک پیشرانههای سالم از نمونههای آسیبدیده، یک راهکار غیرمخرب مبتنی بر فرکانسهای ارتعاشی طراحی کرده است. روند عیب یابی موتور تویوتا در این شیوه جدید، امکان ارزیابی دقیق وضعیت یاتاقانها را بدون نیاز به باز کردن قطعات اصلی پیشرانه فراهم میسازد.
علت اصلی این تصمیم، هزینههای بسیار سنگین مالی و چالشهای لوجستیکی تعویض کامل صدها هزار پیشرانه در نمایندگیهای سراسر جهان است. باز کردن کامل یک پیشرانه مدرن شش سیلندر و بررسی چشمی یاتاقانها نهتنها صدها ساعت زمان برای هر خودرو طلب میکند، بلکه کیفیت مونتاژ اولیه کارخانه را نیز دستخوش تغییر میسازد. از طرفی، تعویض بیمورد پیشرانههایی که هنوز دچار فرسایش نشدهاند، فشار غیرضروری به خطوط تولید قطعات یدکی وارد میکند. بنابراین، بهکارگیری یک پروتکل سنجش ارتعاش که بتواند با دقت بالا میکرومکانیکهای آسیبدیده را شناسایی کند، منطقیترین راهکار مهندسی برای مدیریت این بحران به شمار میرود.
شیوه عمل و مراحل فنی عیب یابی موتور تویوتا

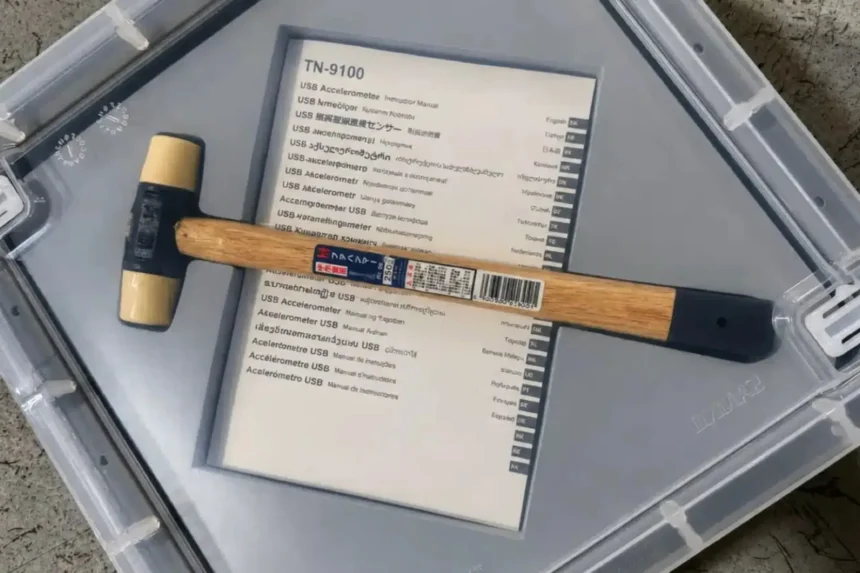

در شیوه تشخیصی طراحیشده، تکنسینهای نمایندگی ابتدا تمام مایعات عملیاتی پیشرانه از جمله روغن موتور و مایع خنککننده را با نمونههای استاندارد جدید تعویض میکنند. این اقدام برای همسانسازی شرایط محیطی، دمایی و ویسکوزیته سیال انجام میشود تا متغیرهای بیرونی روی نتایج ارتعاشی اثر نگذارند. حساسیت لایه روغن در انتقال امواج صوتی بسیار بالا است، بهطوریکه تغییر در کیفیت یاتاثیر گرانروی روغن موتورمیتواند خروجی فرکانس را تغییر دهد. پس از تنظیم سطح مایعات، یک شتابسنج با دقت بالا روی پیچ مرکزی پولی میللنگ نصب میشود تا کوچکترین نوسانات مکانیکی را ثبت کند.

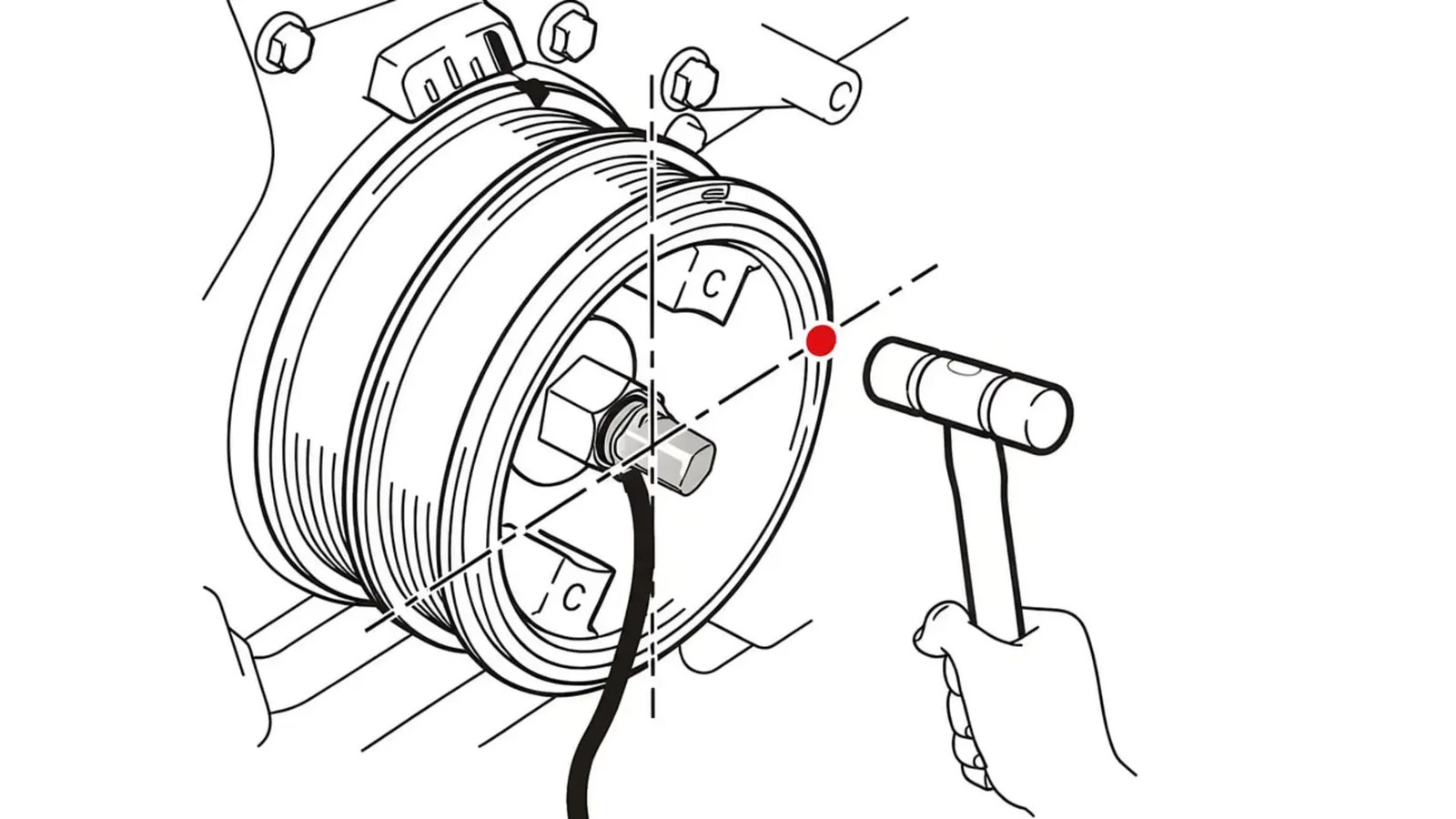

مرحله بعد شامل اعمال یک تحریک ضربهای کنترلشده است. تکنسین با استفاده از یک چکش پلاستیکی مخصوص، ضربهای با شدت مشخص به پولی میللنگ وارد میکند. استفاده از چکش پلاستیکی بهجای ابزارهای فلزی مانع از ایجاد تغییر شکل موضعی یا آسیب به پوسته پولی میشود و در عین حال، موج انرژی صوتی مناسبی را در طول میللنگ آزاد میکند. این ضربه، یک موج سینوسی در طول میللنگ جاری میسازد که از مقاطع مختلف، از جمله محل استقرار یاتاقانهای اصلی عبور میکند. موج صوتی پس از برخورد با سطوح مختلف، بازتاب یافته و سیگنالهای بازگشتی توسط شتابسنج دریافت میشوند.
سیگنالهای دریافتی از شتابسنج شامل دادههای دامنه و زمان هستند که بهتنهایی برای تشخیص عیب کافی نیستند. نرمافزار تشخیصی اختصاصی با استفاده از الگوریتمهای تبدیل فوریه سریع، این دادهها را از حوزه زمان به حوزه فرکانس منتقل میکند. در یک پیشرانه سالم، وجود فیلم روغن هیدرودینامیک و لقی مجاز بین میللنگ و پوسته یاتاقان باعث میرا شدن مشخص و پیشبینیپذیر امواج میشود. اما اگر برادههای فلزی باعث ایجاد خط و خراش، ساییدگی سطحی یا تغییر در لقی استاندارد شده باشند، الگوی افت انرژی تغییر کرده و قلههای فرکانسی غیرعادی در طیف ارتعاشی ظاهر میشوند.
تحلیل رفتار مکانیکی یاتاقان و منشا برادههای فلزی
پیشرانه V35A دارای یک بلوک آلومینیومی پیچیده با مجاری روغن بسیار باریک و دقیق است. در طول فرایند ساخت و تراشکاری بلوک در خط تولید، برادههای ریز آلومینیومی و فولادی ایجاد میشوند. بر اساس گزارشهای فنی رسانه درایو، در برخی از سریهای تولیدی، مراحل شستشوی فشار قوی نتوانستهاند این برادهها را به طور کامل از مجاری بنبست بلوک خارج کنند. پس از مونتاژ و روشن شدن پیشرانه، جریان روغن با فشار بالا این ذرات را به سمت یاتاقانهای اصلی میللنگ حرکت میدهد.
یاتاقانهای اصلی تحت بار سنگین ناشی از احتراق کار میکنند و فاصله بین پوسته یاتاقان و محور میللنگ تنها به چند میکرون میرسد. در شرایط کاری نرمال، روغن تحت فشار یک لایه محافظ ایجاد میکند که مانع از تماس مستقیم فلز با فلز میشود. وقتی ذرات سخت فلزی وارد این فاصله میکرونی میشوند، مانند یک ماده ساینده عمل کرده و پوشش نرم روی یاتاقان را خراش میدهند. این خراشها باعث ناهمواری سطح، کاهش فشار موضعی روغن و افزایش اصطکاک میشوند. در صورت تداوم این وضعیت، دمای موضعی به شدت افزایش یافته و در نهایت منجر به جوش خوردن یاتاقان به میللنگ و قفل شدن کامل پیشرانه میشود.
تحلیل فرکانسی در ارزیابی این نوع آسیبها مزیتهای بینظیری دارد. نوسانات جانبی میللنگ و تغییرات لایه روغن در مقایسه با سایر قطعات دوار مانندمکانیسم فلایویل دو جرمی، فرکانسهای رزونانس کاملا مشخصی دارند. الگوریتم تشخیصی با حذف نویزهای محیطی و جداسازی ارتعاشات سایر قطعات، صرفا روی بازه فرکانسی مربوط به یاتاقانهای اصلی تمرکز میکند. این سطح از دقت به نمایندگی اجازه میدهد حتی پیش از بروز صداهای غیرطبیعی یا افت فشار روغن، آسیبهای اولیه را شناسایی کند.
ارزیابی اقتصادی فراخوان و تاثیر آن بر بازار
از دیدگاه مدیریت مالی و لجستیک، جایگزینی کامل یک پیشرانه توربوشارژ مدرن هزینهای در حدود ۱۰ تا ۱۵ هزار دلار برای شرکت سازنده دارد. ضرب این رقم در ۲۵۰ هزار دستگاه، مجموع هزینهها را به چند میلیارد دلار میرساند. علاوه بر این، ظرفیت تولید پیشرانه جدید محدود است و تامین این تعداد موتور سالها زمان میبرد. استفاده از راهکار تست ارتعاشی زمان عیبیابی هر خودرو را به کمتر از یک ساعت کاهش میدهد. خودروساز با این روش اعلام کرده است که تمامی پیشرانههای درگیر در فراخوان نیاز به تعویض کامل ندارند و تنها مواردی که پاسخ ارتعاشی آنها خارج از محدوده مجاز باشد، وارد فرایند تعویض پیشرانه خواهند شد.
برای مالکان خودروهای مجهز به پیشرانه V35A، عدم نیاز به بازسازی موتور یک نقطه قوت محسوب میشود، زیرا باز نشدن قطعات فابریک کارخانه، کیفیت مونتاژ اولیه و ارزش بازفروش خودرو را حفظ میکند. با این حال، مسئله اعتماد مشتریان به پایداری طولانیمدت پیشرانههایی که از این تست موفق بیرون میآیند، همچنان پابرجاست. ارزیابی دقیق نحوه پاسخگویی شرکت سازنده در زمینه ارائه گارانتی مکمل یا تضمین عملکرد برای خودروهای تاییدشده، عامل تعیینکننده در حفظ اعتبار برند خواهد بود.
در بازارهای منطقه خاورمیانه که برخی از مدلهای مجهز به این پیشرانه مانند تویوتا توندرا و لکسوس LX600 از طریق واردات غیررسمی حضور دارند، مالکان با چالشهای بیشتری مواجه هستند. دسترسی نداشتن به نرمافزار تشخیصی و شتابسنج مخصوص نمایندگی، شناسایی زودهنگام را دشوار میکند. به مالکان این خودروها توصیه میشود در صورت مشاهده کوچکترین افت فشار روغن یا شنیدن صدای تقتق ملایم در زمان استارت سرد، از ادامه رانندگی خودداری کنند. بررسی سینی روغن و فیلتر از نظر وجود برادههای برنجی یا فلزی میتواند به عنوان یک روش تشخیصی اولیه مورد استفاده قرار گیرد.
توسعه روشهای تست غیرمخرب مانند آنالیز ارتعاشی نشاندهنده تغییر جهت صنعت خودرو در مواجهه با نقصهای فنی پیچیده است. این رویکرد اگرچه از نظر زمان و هزینه بسیار بهینه است، اما موفقیت نهایی آن به عملکرد واقعی خودروهایی بستگی دارد که پس از پشت سر گذاشتن این تست، هزاران کیلومتر در شرایط سخت آبوهوایی پیمایش خواهند کرد. مسئله اصلی این است که آیا این سنجش ارتعاشی میتواند دوام پیشرانه را برای سالهای متمادی تضمین کند یا تنها نقشی موقت در به تاخیر انداختن علائم خرابی ایفا خواهد کرد.
