انتقال قدرت در گیربکسهای خودکار بر پایه تعامل دقیق میان قطعات مکانیکی، هیدرولیکی و مدارهای الکترونیکی صورت میگیرد. گیربکسهای اتوماتیک برای افزایش امنیت رانندگان و عابران پیاده به سیستمهای حفاظتی پیشرفته مجهز شدهاند. یکی از این مکانیزمهای کلیدی، مانع تعویض دنده یا شیفت لاک است. بسیاری از رانندگان هنگام روشن کردن موتور یا سوئیچ باز متوجه میشوند که اهرم دنده از حالت P یا همان حالت پارک حرکت نمیکند. در چنین شرایطی، بررسی دقیق علت قفل شدن دنده اتوماتیک نشان میدهد که این مسئله لزوما به معنای خرابی مکانیکی داخل جعبهدنده نیست. این مکانیزم حفاظتی خروج اهرم شیفت از حالت پارک را منوط به فشردن گزارش اولیه ترمز میکند. اگر گزارش اولیه ترمز تا انتها فشرده نشود یا سیگنال الکتریکی آن به واحد کنترل گیربکس نرسد، دنده در وضعیت P باقی میماند. هدف از این طراحی، جلوگیری از حرکت ناخواسته خودرو پیش از تسلط راننده بر گزارش اولیه ترمز است. شناخت دقیق عملکرد این سیستم از بروز خسارتهای سنگین تعمیراتی جلوگیری میکند.
اداره ملی ایمنی ترافیک بزرگراههای آمریکا از سال ۲۰۱۰ وجود سیستم تداخل شیفت ترمز و گیربکس را که به اختصار BTSI یا بیتیاسای نامیده میشود، برای تمامی خودروهای سبک اتوماتیک الزامی کرد. آمارهای رسمی ایمنی نشان میدهند که حرکت ناگهانی خودرو به دلیل جابهجایی ناخواسته اهرم دنده توسط کودکان یا برخورد اتفاقی دست راننده، موجب بروز تصادفات شدید در حالت توقف میشد. سیستم شیفت لاک با قرار دادن یک قفل مکانیکی یا سولنوئید الکترومغناطیسی در مسیر حرکت شیفتر، اجازه نمیدهد گیربکس بدون فشردن گزارش اولیه ترمز از حالت P به وضعیتهای R یا حالت دنده عقب، N یا حالت خلاص و D یا حالت درایو منتقل شود. این ساختار راننده را ملزم به فشردن کامل گزارش اولیه ترمز میکند تا کنترل خودرو در لحظه درگیر شدن دندهها حفظ شود.

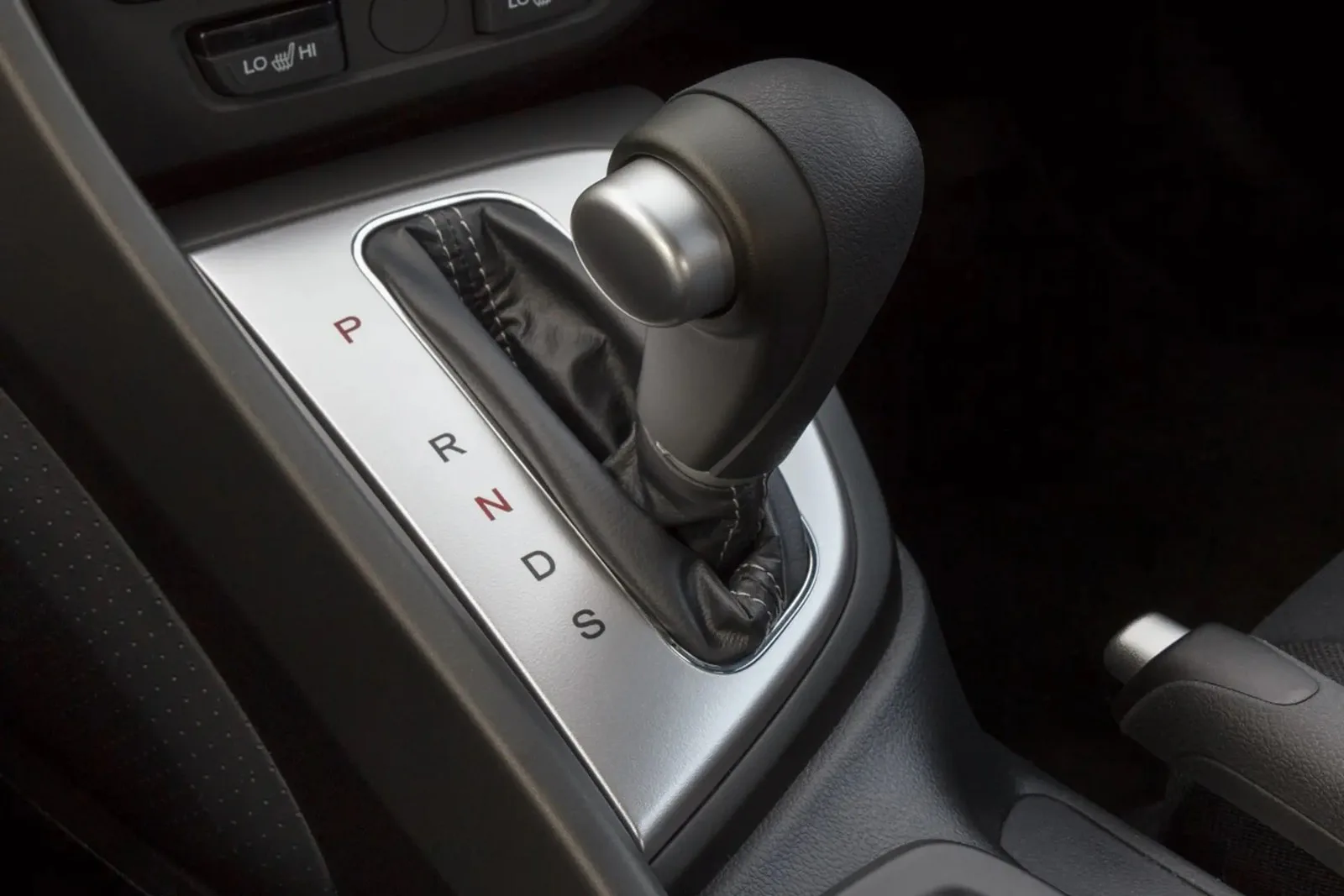

مکانیسم عملکرد شیفت لاک و نقش سوئیچ ترمز
سیستم شیفت لاک بر پایه ارتباط میان سیستم ترمز هیدرولیک، مدار برق ۱۲ ولتی و اهرم انتخاب دنده کار میکند. با فشردن گزارش اولیه ترمز توسط راننده، سوئیچ الکتریکی نصب شده در بالای گزارش اولیه فعال میشود. این قطعه که سوئیچ استپ ترمز نام دارد، دو کارکرد همزمان را مدیریت میکند. نخستین وظیفه این سوئیچ، روشن کردن چراغهای ترمز عقب برای هشدار به رانندگان پشت سر است. وظیفه دوم ارسال سیگنال الکتریکی به سولنوئید شیفت لاک یا واحد کنترل الکترونیکی گیربکس است. سولنوئید یک قطعه الکترومغناطیسی است که با دریافت ولتاژ، پین قفلکننده را به عقب میکشد و مسیر حرکت اهرم دنده را آزاد میسازد.
در خودروهای قدیمیتر، فرآیند آزادسازی قفل دنده از طریق کابلهای مکانیکی متصل به گزارش اولیه ترمز انجام میشد، اما در خودروهای جدید، کنترل این فرآیند کاملا الکترونیکی است. در سامانه جدید شیفت بای وایر، هیچ ارتباط مکانیکی مستقیمی میان دستهدنده و گیربکس وجود ندارد. در این پلتفرمها، واحد کنترل مرکزی با دریافت داده از سنسور موقعیت گزارش اولیه ترمز و سنسور سرعت چرخها، دستور آزادسازی قفل را صادر میکند. اگر سیگنال ترمز به واحد کنترل نرسد، دستور تغییر دنده رد شده و اهرم در حالت P باقی میماند. این وابستگی الکترونیکی باعث میشود خرابی قطعات کوچک مانند فیوزها، سوئیچ استپ ترمز یا قطعی در سیمکشی، عملکرد کل شیفتر را مختل کند. برای جلوگیری از هزینههای اضافی، انجام یک آزمایش ساده گیربکس همراه با تست برق خودرو میتواند عیوب ابتدایی سیستم را مشخص کند.

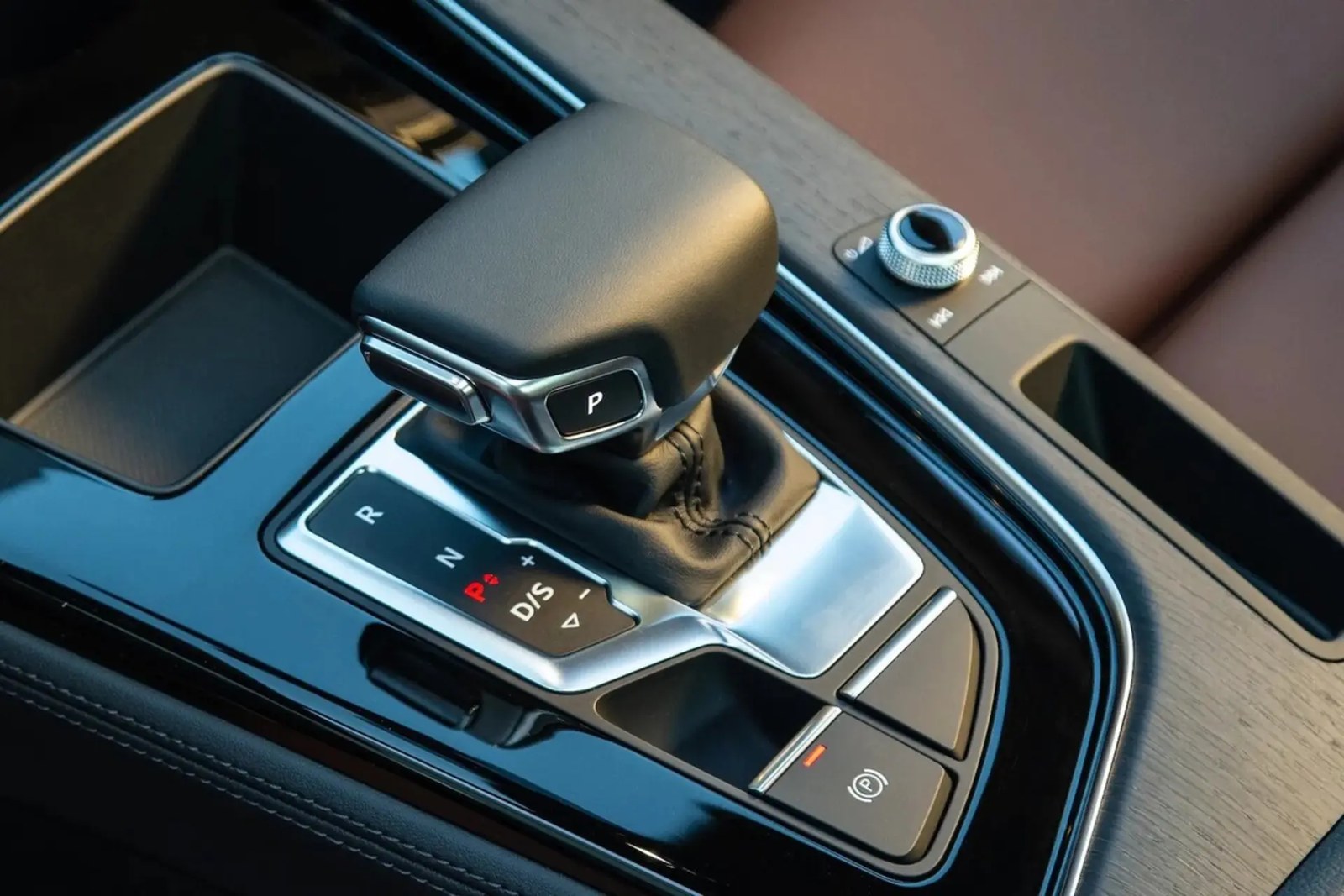

اصلیترین علت قفل شدن دنده اتوماتیک در وضعیت پارک چیست؟
هنگامی که گزارش اولیه ترمز فشرده میشود اما اهرم دنده حرکت نمیکند، نخستین و متداولترین عیب فنی به خرابی سوئیچ استپ ترمز مربوط میشود. این قطعه الکتریکی کوچک که قیمت پایینی دارد، به مرور زمان دچار فرسودگی پلاتینهای داخلی یا قطعی مدار میشود. در صورت خرابی سوئیچ ترمز، سیگنال الکتریکی ۱۲ ولتی به سولنوئید شیفت لاک نمیرسد و پین قفلکننده در جای خود باقی میماند. روش سریع برای تشخیص این عیب، بررسی چراغهای ترمز عقب است. اگر با فشار دادن گزارش اولیه ترمز، چراغهای عقب روشن نشوند، علت اصلی گیر کردن دنده خرابی این سوئیچ یا سوختن فیوز مربوط به آن است. همچنین آگاهی از زمان تعویض به موقع روغن ترمز به حفظ فشار هیدرولیک و عملکرد صحیح مجموعه ترمز کمک شایانی میکند.
دلیل دوم قفل ماندن شیفتر، سوختن فیوزهای مرتبط با مدار ترمز و سیستم شیفت لاک در جعبهفیوز خودرو است. نوسانات ولتاژ در سیستم برق خودرو یا ایجاد اتصال کوتاه در مدار چراغهای عقب میتواند باعث قطع شدن فیوز شود. با قطع شدن فیوز، جریان برق سولنوئید قطع شده و مدار ایمنی شیفت لاک فعال باقی میماند. رانندگان میتوانند با مراجعه به دفترچه راهنمای خودرو، محل دقیق فیوز مربوط به سیستم ترمز و شیفت لاک را پیدا کرده و سلامت آن را بررسی کنند.
عامل سوم به نقص کارکرد سولنوئید شیفت لاک یا گیر کردن مکانیکی خارهای متصل به اهرم دنده اختصاص دارد. ورود گرد و غبار، نفوذ مایعات به داخل کنسول وسط یا سوختن سیمپیچ سولنوئید میتواند مانع از حرکت پین قفلکننده شود. در برخی موارد نیز کابل شیفتر که اهرم دنده را به پوسته گیربکس متصل میکند، دچار خروج از تنظیم یا دفرمه شدن میشود. عدم تنظیم کابل شیفت باعث میشود اهرم در موقعیت دقیق حالت پارک قرار نگیرد و سنسورها موقعیت P را تشخیص ندهند.
پارک کردن خودرو در شیبهای تند بدون رعایت روش صحیح ترمز دستی، چهارمین دلیل شایع قفل شدن دنده است. اگر راننده ابتدا اهرم را در حالت P قرار دهد و سپس پا را از روی ترمز بردارد، تمامی وزن خودرو روی پین قفلکننده گیربکس میافتد. این فشار مکانیکی سنگین باعث گیر کردن زبانه پارک در داخل دنده زبانه گیربکس میشود. در این وضعیت، حتی با کارکرد درست سولنوئید و سوئیچ ترمز، اهرم دنده به سختی جابهجا شده یا کاملا گیر میکند. برای پیشگیری از این آسیب، باید در شیبها ابتدا ترمز دستی به طور کامل کشیده شود و پس از انتقال وزن خودرو به ترمز دستی، اهرم به حالت P منتقل گردد.
روش استفاده از شیفت لاک اورراید برای آزادسازی اضطراری
طراحان خودرو برای شرایطی که مدار الکتریکی یا سوئیچ ترمز دچار خرابی میشود، یک مکانیسم آزادسازی دستی به نام شیفت لاک اورراید تعبیه کردهاند. این ویژگی به راننده امکان میدهد بدون نیاز به سیگنال الکتریکی گزارش اولیه ترمز، اهرم دنده را از حالت P خارج کرده و به وضعیت N یا خلاص منتقل کند. این قابلیت هنگام خاموش بودن موتور و نیاز به بکسل کردن خودرو یا جابهجایی آن در تعمیرگاه بسیار کاربردی است. ورودی شیفت لاک اورراید معمولا در کنار اهرم دنده روی کنسول وسط قرار دارد و با یک درپوش کوچک پلاستیکی پوشانده شده است.
برای فعالسازی این سیستم اضطراری، ابتدا باید سوئیچ خودرو در وضعیت باز یا حالت ACC قرار گیرد. سپس با استفاده از یک ابزار باریک مانند کلید خودرو یا پیچگوشتی کوچک، درپوش پلاستیکی شیفت لاک اورراید برداشته میشود. پس از برداشتن درپوش، دکمه یا زبانه زیر آن را به سمت پایین فشار داده و همزمان گزارش اولیه ترمز را نگه میدارید. با فشردن این دکمه، زبانه مکانیکی آزادسازی شده و راننده میتواند اهرم دنده را به حالت N منتقل کند. پس از قرار گرفتن شیفتر در وضعیت خلاص، امکان روشن کردن پیشرانه یا جابهجایی امن خودرو فراهم میشود.
نکته مهم هنگام مواجهه با قفل شدن اهرم دنده، پرهیز از اعمال فشار فیزیکی شدید به شیفتر است. وارد کردن فشار زیاد به اهرم دنده میتواند موجب شکستن خارهای پلاستیکی کنسول، آسیب به کابل شیفتر یا کج شدن اهرمبندی داخلی گیربکس شود. هزینه تعویض یک سوئیچ استپ ترمز یا فیوز بسیار اندک است، اما آسیب زدن به اهرم شیفت و گیربکس هزینههای سنگینی ایجاد میکند. بنابراین هنگام بروز این مشکل، حفظ خونسردی و استفاده از مکانیزم آزادسازی اضطراری منطقیترین اقدام خواهد بود.
در خودروهای مدرن مجهز به شیفت بای وایر، روش آزادسازی اضطراری تفاوت دارد. در برخی از این پلتفرمها، آزادسازی دنده پارک از طریق منوی تنظیمات در نمایشگر مرکزی انجام شده یا نیازمند اهرم مخصوصی در زیر کاپوت خودرو است. عدم آگاهی از روش خلاص کردن اضطراری در این خودروها هنگام بروز نقص فنی، خطر آسیب شدید به دیفرانسیل و گیربکس را در زمان بکسل کردن به همراه دارد.
توسعه روزافزون سیستمهای شیفت بای وایر و ترمز پارک برقی اگرچه ایمنی و راحتی رانندگی را ارتقا داده، اما وابستگی پلتفرمهای جدید به شبکههای الکترونیکی پیچیده را افزایش داده است. این موضوع چالش جدیدی را برای مالکان و تعمیرکاران ایجاد میکند، زیرا حتی یک افت ولتاژ جزئی در باتری یا خرابی یک سنسور کوچک میتواند کل سیستم انتقال قدرت را قفل کند. خودروسازان در حال حرکت به سمت یکپارچهسازی بیشتر فرآیندهای ایمنی هستند، اما تا زمانی که مکانیزمهای مکانیکی و الکترونیکی با یکدیگر در ارتباط باشند، آگاهی رانندگان از نحوه عیبیابی اولیه و روشهای آزادسازی اضطراری نقشی تعیینکننده در کاهش استهلاک و هزینههای نگهداری خودرو ایفا خواهد کرد.
