زمان‌بندی دقیق حرکت اجزای داخلی پیشرانه، اساس کارکرد صحیح یک موتور چهارزمانه است. در این سامانه، میل‌لنگ حرکت خطی پیستون‌ها را به حرکت چرخشی تبدیل می‌کند و میل‌سوپاپ مسئولیت باز و بسته‌کردن سوپاپ‌های ورود هوا و خروج دود را بر عهده دارد. هماهنگی میان این دو بخش به وسیله قطعه‌ای لاستیکی و دندانه‌دار انجام می‌شود. بروز حادثه‌ای مانند پارگی تسمه تایم در برخی خودروها تنها باعث خاموش شدن ناگهانی موتور می‌شود، اما در بیشتر خودروهای جدیدتر خسارت مکانیکی سنگینی به بار می‌آورد. درک تفاوت میان پیشرانه‌های تداخلی و غیرتداخلی مشخص می‌کند که چرا بی‌توجهی به زمان تعویض این قطعه ساده می‌تواند هزینه‌های سنگین تعمیر اساسی و تراشکاری سرسیلندر را به مالک خودرو تحمیل کند.
عملکرد سیستم زمان‌بندی موتور بر پایه چرخش هم‌زمان میل‌لنگ و میل‌سوپاپ استوار است. در یک پیشرانه چهارزمانه، سوپاپ‌ها باید در فازهای مشخصی از چرخش پیستون باز و بسته شوند تا مخلوط سوخت و هوا وارد سیلندر شده و گازهای حاصل از احتراق خارج گردند. اگر ارتباط میان این دو محور به دلیل خرابی تسمه قطع شود، میل‌سوپاپ تحت فشار فنرهای پشت سوپاپ متوقف می‌شود. در این وضعیت، موقعیت سوپاپ‌ها ثابت می‌ماند در حالی که پیستون‌ها به دلیل اینرسی فلایویل و حرکت چرخ‌ها همچنان به بالا و پایین حرکت می‌کنند.

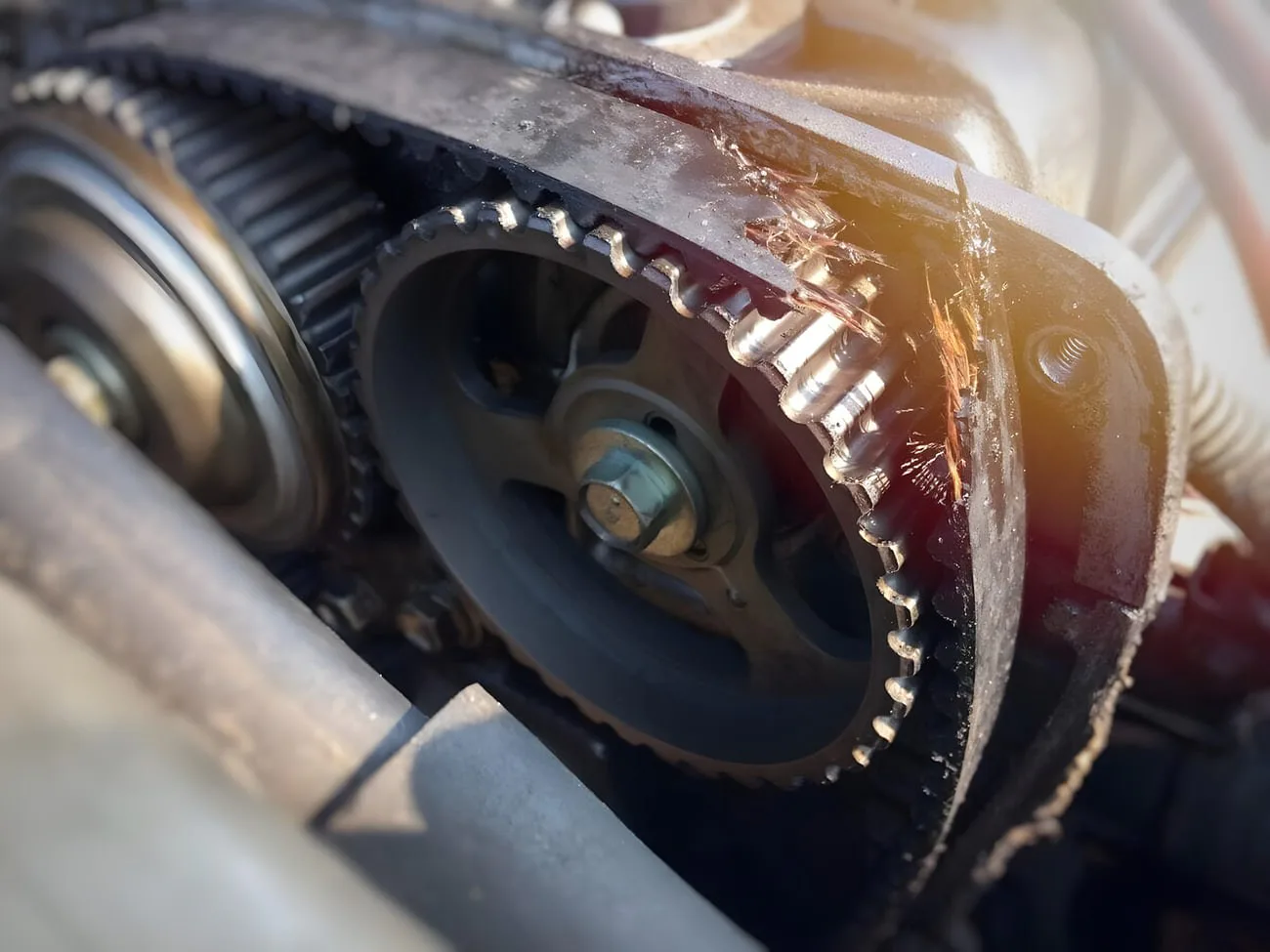

تفاوت ساختاری پیشرانه های تداخلی و غیرتداخلی در چیست؟
پیشرانه‌های احتراق داخلی از نظر طراحی فضای محفظه احتراق به دو دسته اصلی تداخلی و غیرتداخلی تقسیم می‌شوند. در موتورهای غیرتداخلی، طراحان فضای محفظه احتراق را به گونه‌ای اندازه‌گیری کرده‌اند که حتی در صورت باز ماندن کامل سوپاپ و قرارگیری پیستون در بالاترین نقطه یعنی نقطه مرگ بالا، هیچ برخورد فیزیکی میان آن‌ها رخ نمی‌دهد. در این نوع پیشرانه‌ها، قطع شدن ارتباط میل‌لنگ و میل‌سوپاپ تنها جریان تنفس موتور را مختل می‌کند.
در موتورهای غیرتداخلی، خودرو در لحظه گسیختگی تسمه خاموش می‌شود و راننده بدون تحمل خسارت به اجزای فلزی داخل سیلندر، با تعویض تسمه و تنظیم مجدد زمان‌بندی می‌تواند خودرو را روشن کند. این ویژگی امنیت مکانیکی بالایی ایجاد می‌کند اما به دلیل بزرگتر بودن محفظه احتراق، محدودیت‌هایی در دستیابی به نسبت تراکم بالا و بازدهی بهینه انرژی به همراه دارد. به همین دلیل خودروسازان در طراحی‌های جدیدتر کمتر از این روش استفاده می‌کنند.
در سمت مقابل، پیشرانه‌های تداخلی قرار دارند که امروزه بخش اعظم خودروهای تولیدی را تشکیل می‌دهند. طراحان برای افزایش توان خروجی، کاهش مصرف سوخت و بهبود نسبت تراکم، حجم محفظه احتراق را تا حد ممکن کوچک می‌کنند. در این معماری، مسیر حرکت سوپاپ باز با فضای پیموده شده توسط تاج پیستون همپوشانی دارد. جدایی این دو قطعه متحرک تنها به هماهنگی میلی‌ثانیه‌ای تسمه وابسته است. یعنی پیستون درست زمانی به بالاترین نقطه سیلندر می‌رسد که سوپاپ‌ها کاملا بسته شده باشند.

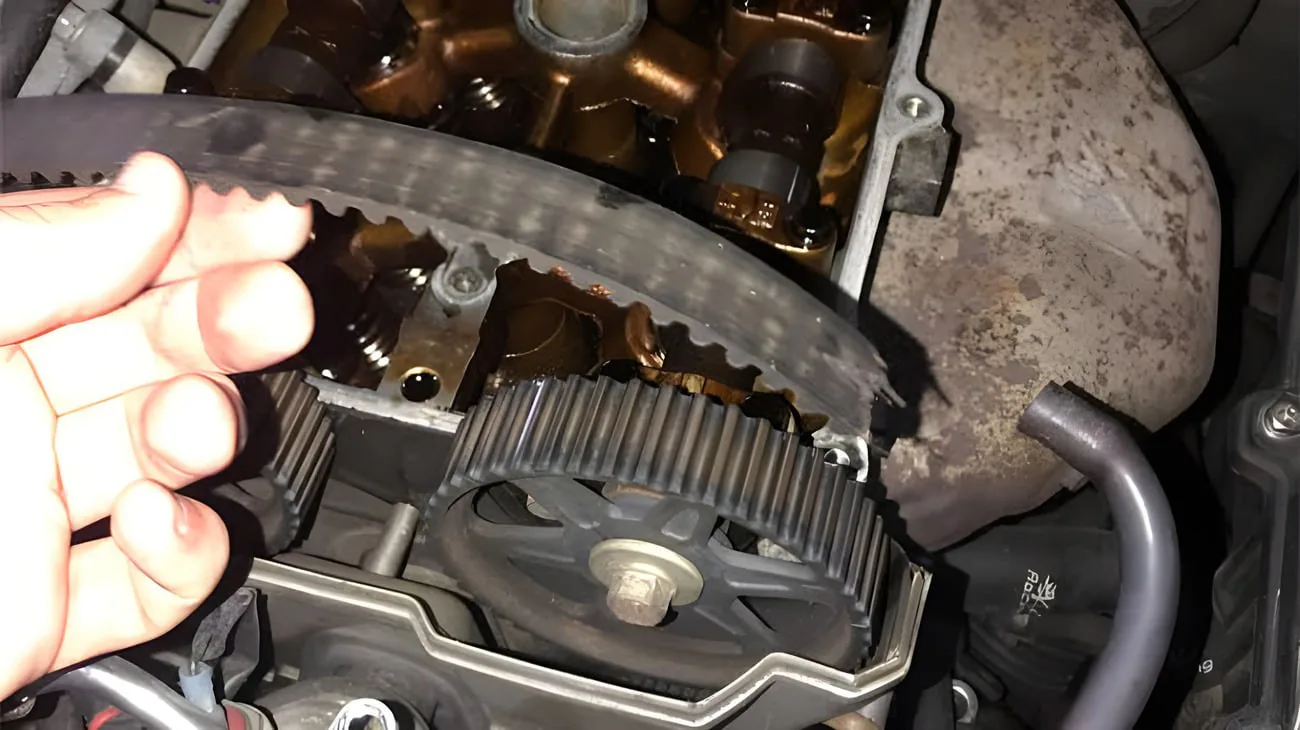

پیامدهای فنی پارگی تسمه تایم در موتور خودروهای ایرانی
هنگامی که پارگی تسمه تایم هنگام روشن بودن موتور یا حرکت در جاده رخ می‌دهد، نظم مکانیکی پیشرانه در یک لحظه از بین می‌رود. با متوقف شدن میل‌سوپاپ، برخی سوپاپ‌ها در حالت کاملا باز باقی می‌مانند. در همین حال، پیستون‌ها با سرعتی معادل هزاران دور در دقیقه به سمت بالا حرکت کرده و با شدت به بشقابک سوپاپ‌های فلزی برخورد می‌کنند. ابعاد تخریب ناشی از این برخورد مستقیم، به دور موتور و سرعت خودرو در لحظه حادثه بستگی دارد.
نخستین قطعاتی که زیر این ضربه شدید آسیب می‌بینند، سوپاپ‌ها هستند. ساقه باریک سوپاپ دچار خمیدگی می‌شود و قابلیت نشستن روی نشیمنگاه خود را از دست می‌دهد. در دورهای بالا، ممکن است سر سوپاپ از ساقه جدا شده و داخل محفظه احتراق رها شود. قطعات فلزی شکسته زیر ضربات مداوم پیستون، تاج پیستون را سوراخ می‌کنند، ترک‌های عمیق بر دیواره سیلندر می‌اندازند و گاید و سیت سوپاپ را متلاشی می‌سازند. این آسیب‌ها می‌تواند به کج شدن شاتون و آسیب به یاتاقان‌ها نیز منجر شود.
بخش عمده خودروهای پرتیراژ بازار ایران به پیشرانه‌های تداخلی مجهز هستند. برای نمونه پیشرانه TU5 که روی خودروهایی مانند پژو 206، پژو 207، رانا و تارا نصب شده است، از معماری 16 سوپاپ بهره می‌برد. در این پیشرانه، فاصله بین سوپاپ‌ها و تاج پیستون بسیار کم است و حتی رد کردن یک دندانه تسمه یا گسیختگی کامل آن، بلافاصله منجر به کج شدن سوپاپ‌ها می‌شود. مالکان خودروهایی مانند تارا که از نسخه جدیدتر این پیشرانه استفاده می‌کنند می‌توانند برای آشنایی بیشتر با ویژگی‌های فنی این خودرو، مقاله بررسی جامع تارا را مطالعه کنند.
پیشرانه EF7 که در سمند و دنا استفاده می‌شود نیز ساختار تداخلی دارد. این پیشرانه به دلیل داشتن سیستم زمان‌بندی متغیر سوپاپ‌ها و نسبت تراکم بالا، واکنش بسیار شدیدی به برهم خوردن زمان‌بندی نشان می‌دهد. برخورد پیستون و سوپاپ در پیشرانه EF7 معمولا با صدای شدید همراه است و آسیب گسترده‌ای به سرسیلندر وارد می‌سازد. قطعات سرسیلندر این موتور پیچیدگی فنی بالایی دارند و تعمیر آن هزینه سنگینی به همراه دارد.
پیشرانه XU7 موجود در پژو 405، پژو پارس و سمند دارای ساختار 8 سوپاپ است. در این پیشرانه نیز هنگام بروز حادثه در دورهای بالا، احتمال برخورد پیستون با سوپاپ‌ها و کج شدن آن‌ها وجود دارد. همچنین پیشرانه K4M که در رنو ال 90 و رنو ساندرو به کار رفته است، یکی از حساس‌ترین پیشرانه‌های تداخلی محسوب می‌شود. در این موتور، برخورد سوپاپ و پیستون پس از گسیختگی تسمه تقریبا اجتناب‌ناپذیر است و باعث آسیب کامل به مجموعه سرسیلندر می‌شود.
راهکارهای پیشگیری و زمان تعویض کیت کامل تسمه تایم
خودروسازان معمولا دوره مشخصی را برای تعویض تسمه تایم اعلام می‌کنند که در اکثر پیشرانه‌های یادشده حدود 60000 کیلومتر کارکرد یا 4 سال زمان است. با این حال، اتکای صرف به کیلومترشمار خودرو می‌تواند ریسک بالایی داشته باشد. کارکرد خودرو در ترافیک‌های سنگین کلان‌شهرها باعث می‌شود موتور ساعت‌ها در حال درجا کارکردن باشد بدون آنکه مسافتی به پیمایش خودرو اضافه شود. در این شرایط، استرس حرارتی و چرخشی وارد شده به تسمه، عمر مفید آن را کاهش می‌دهد.
عوامل محیطی و فنی گوناگونی می‌توانند فرسودگی تسمه را سرعت ببخشند. برای نمونه، نفوذ روغن موتور از کاسه‌نمدهای میل‌سوپاپ یا میل‌لنگ به داخل محفظه تایم، ساختار لاستیکی و الیاف تقویتی تسمه را تضعیف می‌کند. همچنین نشتی مایع خنک‌کننده و مجاورت با گرمای شدید موتور، انعطاف‌پذیری تسمه را از بین برده و باعث ایجاد ترک‌های ریز در ریشه دندانه‌ها می‌شود. استفاده از قطعات نامرغوب و غیرstandard نیز ریسک پارگی زودهنگام را به شدت افزایش می‌دهد.
یک اشتباه رایج در سرویس‌های دورهای، تعویض تنهای تسمه لاستیکی و نادیده گرفتن قطعات جانبی محفظه تایم است. مجموعه کامل تایم علاوه بر تسمه، شامل هرزگرد ثابت و تسمه‌سفت‌کن می‌شود. اگر بلبرینگ هرزگرد یا تسمه‌سفت‌کن دچار فرسودگی، لقی یا قفل‌شدگی شود، اصطکاک و حرارت بالایی ایجاد می‌کند که می‌تواند تسمه نو را هم در مدت کوتاهی متلاشی کند. برای درک بهتر نشانه‌های خرابی این قطعه، مطالعه مقاله خرابی سفت کن تسمه تایم توصیه می‌شود.
بررسی علائم پیش‌رس خرابی مجموعه تایم نقش مهمی در جلوگیری از خسارت‌های سنگین دارد. شنیده شدن صدای غیرعادی مانند سوت یا تیک‌تیک از سمت قاب تایم، بدکار کردن موتور، لرزش در دور آرام و دشواری در استارت خوردن از نشانه‌های اولیه برهم خوردن کشش تسمه یا آسیب به هرزگردها است. اگرچه بازدید ظاهری نمی‌تواند سلامت کامل تسمه را تضمین کند، اما مشاهده مواردی مانند نخ‌زدگی، ترک‌های سطحی یا چرب شدن، تعویض فوری مجموعه را ضروری می‌سازد.
توجه به عمر زمانی قطعات لاستیکی به اندازه مسافت طی‌شده اهمیت دارد. حتی اگر خودرویی مسافت کمی پیموده باشد، با گذشت 4 سال از زمان نصب تسمه، بافت لاستیکی آن دچار پیرشدگی و کاهش مقاومت کششی می‌شود. در پیشرانه‌هایی که واترپمپ در مسیر حرکت تسمه قرار دارد، بازرسی روان بودن چرخش واترپمپ و عدم نشتی آن هنگام تعویض کیت تایم الزامی است.
تغییر الگوهای طراحی پیشرانه در صنعت خودرو به سمت کاهش حجم و افزایش بازدهی، حساسیت سیستم‌های زمان‌بندی را بیش از گذشته کرده است. اگرچه برخی پیشرانه‌های روز دنیا از زنجیر تایم یا سامانه‌های الکترومکانیکی بهره می‌برند، اما بخش زیادی از خودروهای در حال حرکت در ایران همچنان وابسته به تسمه‌های لاستیکی هستند. آگاهی از عملکرد مکانیکی این قطعه و انجام سرویس‌های پیشگیرانه در زمان مناسب، مهم‌ترین فاکتور در حفظ سلامت سرمایه و جلوگیری از هزینه‌های غیرمنتظره تعمیرگاهی به شمار می‌رود. آیا تغییر تکنولوژی تولید قطعات یدکی در آینده می‌تواند ریسک گسیختگی ناگهانی سیستم زمان‌بندی را در پیشرانه‌های داخلی به حداقل برساند؟
