از کار افتادن ناگهانی رادیو، چراغ‌های روشنایی داخل کابین یا خروجی برق فندکی یکی از اتفاقات متداول در زمان رانندگی است. در چنین وضعیتی، قطع شدن مدار حفاظتی محتمل‌ترین دلیلی است که عملکرد این قطعات الکتریکی را متوقف می‌کند. فیوزها نقش محافظان خط مقدم را بر عهده دارند و با جذب بار اضافی مانع از آسیب به قطعات گران‌قیمت می‌شوند. فرایند شناسایی قطعه معیوب و تعویض فیوز خودرو نیازمند دقت در انتخاب ابزار مناسب و شناخت ظرفیت آمپراژ استاندارد است. بی‌پروایی در رعایت این اصول می‌تواند آسیب‌های سنگینی به سیم‌کشی خودرو وارد سازد.
ساختار درونی فیوز خودرو بر پایه یک نوار فلزی رسانا با نقطه ذوب مشخص طراحی می‌شود. این نوار باریک ظرفیت معینی از شدت جریان الکتریکی را بدون تولید گرمای مخرب از خود عبور می‌دهد. هنگامی که شدت جریان عبوری از این آستانه عبور کند، حرارت ایجاد شده فلز رابط را در کسری از ثانیه ذوب می‌کند. با ذوب شدن این نوار، جریان الکتریکی ورودی به مدار قطع می‌شود تا از گرم شدن بیش از حد روکش سیم‌ها جلوگیری به عمل آید. در حقیقت سوختن فیوز یک واکنش محافظتی ضروری است تا خودرو دچار حریق نشود.
قبل از باز کردن درپوش هر بخش الکتریکی، توقف خودرو در مکانی امن و تراز الزامی خواهد بود. راننده باید سوئیچ را به طور کامل ببندد و کلید را از مغزی استارت خارج کند تا هیچ جریانی به پایه‌ها نرسد. خاموش کردن تمامی ادوات برقی نظیر چراغ‌ها، فن تهویه مطبوع و سیستم صوتی خطر جرقه زدن را به حداقل می‌رساند. برای دسترسی به مدارهای اصلی با جریان بالا، باز کردن بست قطب منفی باتری ایمنی کار را تضمین می‌کند. البته قطع کردن اتصال باتری ممکن است تنظیمات ساعت و رادیو را به حالت پیش‌فرض بازگرداند.

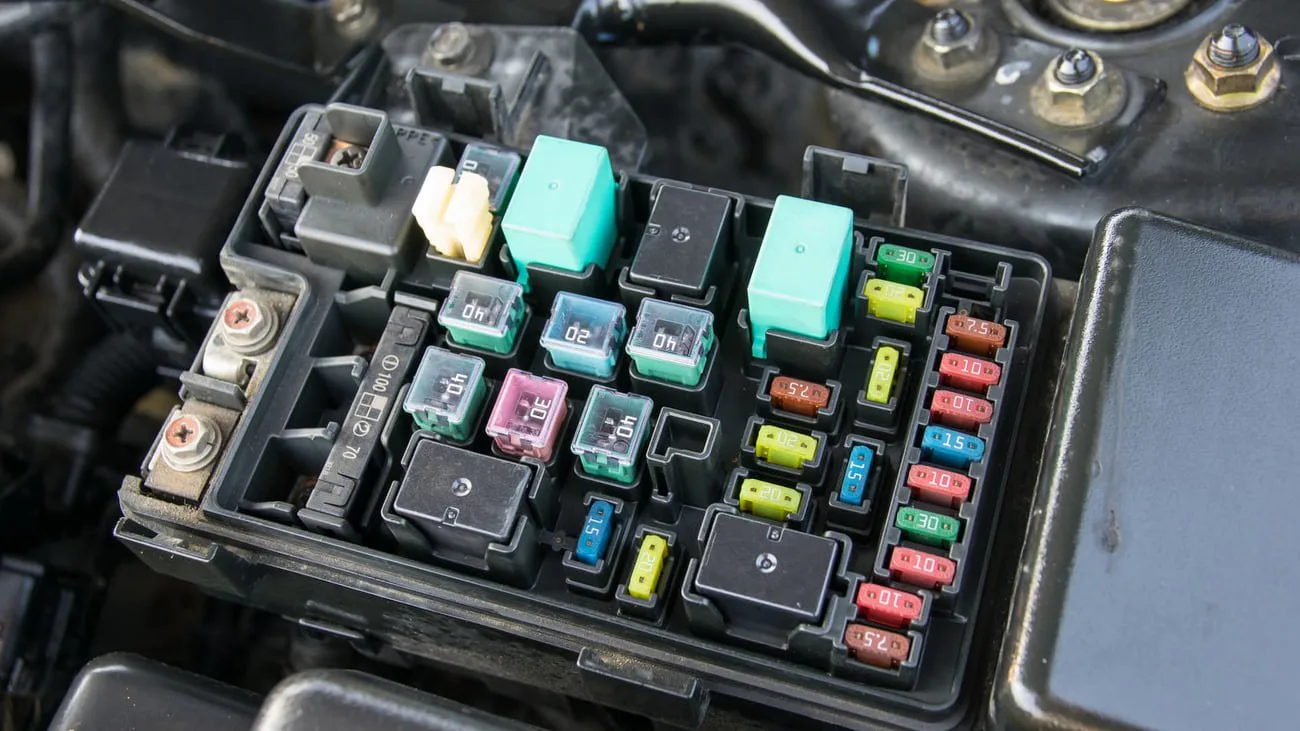

اغلب خودروهای امروزی حداقل دارای دو جعبه‌فیوز مستقل برای مدیریت مصرف‌کننده‌های الکتریکی هستند. جعبه‌فیوز اول داخل اتاق خودرو و عموما در بخش زیرین داشبورد یا مجاورت زانوی راننده تعبیه می‌شود تا برق ادوات داخل اتاق را مدیریت کند. جعبه‌فیوز دوم در محفظه موتور و نزدیک به باتری قرار می‌گیرد تا مدارهای پرمصرف را تحت کنترل داشته باشد. در خودروهای دارای شبکه الکترونیکی یکپارچه نظیر پژو 207 و تارا، یونیت‌های کنترل بدنه با نام BCM یا BSI این وظیفه را انجام می‌دهند. راهنمای تصویری موقعیت هر فیوز معمولا روی قاب جعبه یا در دفترچه خودرو موجود است.
روش گام به گام عیب یابی و تعویض فیوز خودرو
برای آغاز کار عیب‌یابی، ابتدا باید نام مدار از کار افتاده را در جدول راهنمای جعبه‌فیوز جستجو کرد. دفترچه راهنمای خودرو با ارائه شماره پایه و علامت اختصاری، محل قرارگیری قطعه محافظ مربوطه را مشخص می‌سازد. پس از شناسایی موقعیت، باید وضعیت ظاهری جعبه‌فیوز را از نظر نبود گرد و غبار شدید یا رطوبت بررسی کرد. هرگونه دستکاری کورکورانه در پایه‌های ناشناس ممکن است منجر به قطع جریان یونیت‌های حساس و ثبت کدهای خطای متعدد در حافظه موقت خودرو شود.
بیرون کشیدن فیوز از سوکت نیازمند استفاده از ابزار استاندارد است. به کار بردن ابزارهای فلزی رسانا مانند انبردست، دم‌باریک یا پیچ‌گوشتی تخت می‌تواند سبب اتصال پایه‌های مجاور و سوختن مدارهای دیگر شود. سازندگان خودرو یک انبرک پلاستیکی ویژه را درون درپوش جعبه‌فیوز یا کیت یدکی قرار می‌دهند. این انبرک عایق کامل الکتریسیته است و به گونه‌ای طراحی شده که زبانه فیوز را بدون ایجاد فشار نقطه‌ای مهار می‌کند. در صورت مفقود شدن این قطعه، باید یک گیره عایق پلاستیکی مشابه تهیه شود.

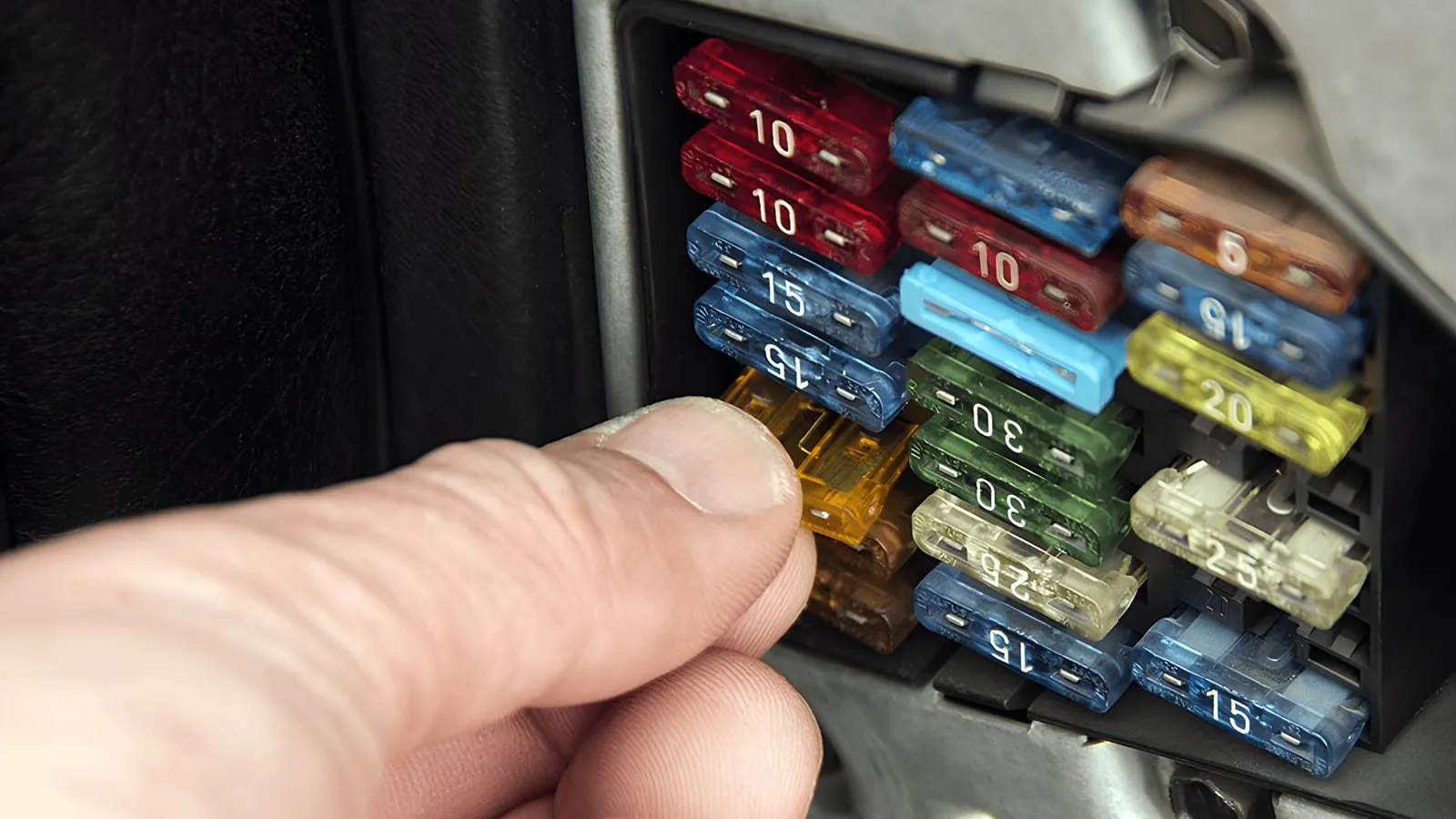

انبرک پلاستیکی را روی لبه‌های بالایی فیوز قرار دهید و با فشاری یکنواخت آن را مستقیم به سمت بالا بکشید. خارج کردن کج فیوز یا چرخاندن آن در سوکت می‌تواند خارهای فلزی مادگی را گشاد کرده یا پایه را بشکند. گشاد شدن پایه‌های نگه‌دارنده در درازمدت موجب شل شدن اتصالات و ایجاد جرقه در هنگام عبور جریان خواهد شد. پس از خارج ساختن قطعه، بررسی چشمی بدنه شفاف اولین گام در تایید خرابی به شمار می‌رود.
فیوزهای تیغه‌ای سالم دارای یک نوار فلزی s شکل و پیوسته در میان دو پایه بیرونی خود هستند. در صورت عبور جریان غیرمجاز، این نوار پیوسته از وسط قطع شده یا به شکل قطره فلزی ذوب می‌شود. تیرگی دیواره داخلی فیوز یا بوی سوختگی پلاستیک نیز دلیلی آشکار بر بروز اضافه بار حرارتی است. با این حال، در برخی آسیب‌های میکروسکوپی ممکن است نوار فلزی بدون نشانه‌های شدید ظاهری دچار قطعی داخلی شده باشد.
استفاده از مولتی‌متر بهترین و مطمئن‌ترین شیوه برای سنجش سلامت جریان در مدار فیوز است. برای این آزمایش، سلکتور مولتی‌متر را روی حالت تست پیوستگی یا بیزر قرار داده و دو سر پراب را به پایه‌های تست فیوز متصل کنید. پخش صدای بوق پیوسته نشان‌دهنده سلامت کامل نوار رسانا و برقرار بودن اتصال است. اگر دستگاه هیچ صدایی پخش نکند یا مقاومت بی‌نهایت نشان دهد، سوختن فیوز قطعی خواهد بود. علاوه بر این، ابزار تست‌لایت نیز می‌تواند با روشن کردن لامپ کوچک خود، وجود برق در دو طرف فیوز را آشکار سازد.
فیوزهای تیغه‌ای موجود در اتومبیل‌ها از نظر ابعاد هندسی به چند دسته متفاوت استاندارد، مینی، میکرو و ماکسی تقسیم می‌شوند. فیوزهای سایز استاندارد ATO بیشترین کاربرد را در سیستم‌های برق سنتی دارند، در حالی که خودروهای مدرن‌تر از انواع مینی و میکرو استفاده می‌کنند. فیوزهای ماکسی با ابعاد بسیار بزرگ‌تر به عنوان فیوزهای تغذیه اصلی در محفظه موتور برای سیستم‌هایی مانند فن خنک‌کننده رادیاتور نصب می‌شوند. هنگام خرید فیوز جایگزین، تطابق ابعاد پایه‌ها با سوکت خودرو به اندازه آمپراژ مدار دارای اهمیت است.
کدهای رنگی استاندارد و خطرات انتخاب آمپراژ اشتباه
تولیدکنندگان معتبر قطعات الکتریکی خودرو از استاندارد بین‌المللی کدهای رنگی برای مشخص کردن ظرفیت عبور جریان استفاده می‌کنند. این رنگ‌بندی یکپارچه به رانندگان کمک می‌کند تا در شرایط اضطراری سریع‌تر قطعه مناسب را تشخیص دهند. در این شیوه، رنگ قهوه‌ای نشان‌دهنده جریان 7.5 آمپر، رنگ قرمز معرف 10 آمپر و رنگ آبی نمایانگر ظرفیت 15 آمپر است. رنگ زرد به جریان 20 آمپر، بدنه شفاف یا سفید به 25 آمپر و رنگ سبز به 30 آمپر اختصاص دارد.
تکیه کردن صرف به رنگ پلاستیک بدنه نباید جایگزین بررسی عدد ظرفیت جریان شود. در بازار قطعات یدکی، محصولات متفرقه و بی‌کیفیتی وجود دارند که از استانداردهای رنگی عدول کرده‌اند. تنها معیار رسمی و قطعی برای تعیین مشخصات فیوز، عدد آمپراژ حک‌شده روی سطح بالایی بدنه آن است. راهنمای درج‌شده در دفترچه راهنمای هر اتومبیل میزان جریان مجاز هر مدار را به طور دقیق معین کرده است و نباید تغییری در آن ایجاد شود.
جایگزین کردن فیوز سوخته با نمونه‌ای که ظرفیت بالاتری دارد یکی از خطرسازترین خطاهای رانندگان است. تصور نادرست این است که فیوز قوی‌تر مانع از قطع مجدد مدار و خاموشی دستگاه‌ها می‌شود. واقعیت فنی این است که با افزایش ظرفیت فیوز، وظیفه حفاظتی آن لغو شده و حرارت شدید ناشی از جریان مازاد مستقیما به سیم‌ها منتقل می‌گردد. در این شرایط، روکش پلاستیکی سیم‌های داخل دسته‌سیم ذوب شده و احتمال وقوع آتش‌سوزی فراگیر در اتاق یا موتور اتومبیل به شدت بالا می‌رود.
دور زدن پایه‌های فیوز با رشته‌های سیم مسی، فویل آلومینیومی یا تکه‌های مفتول فلزی پیامدهای ویرانگری دارد. سیم‌های دست‌ساز هیچ‌گونه نقطه ذوب محاسبه‌شده‌ای ندارند و در اثر اضافه جریان قطع نمی‌شوند. این اتصالات غیراستاندارد نوسان ولتاژ را بدون مهار به بردهای الکترونیکی مانند ای‌سی‌یو ارسال می‌کنند و هزینه‌های تعمیراتی سنگینی به بار می‌آورند. در مواردی که حریق خودرو ناشی از دستکاری عمدی جعبه‌فیوز باشد، شرکت‌های بیمه تعهدی در قبال پرداخت خسارت نخواهند داشت.
همراه داشتن مجموعه‌ای از فیوزهای مصرفی پرکاربرد با آمپراژهای گوناگون برای هر راننده‌ای ضروری است. نگهداری یک کیت کامل از فیوزهای تیغه‌ای در کنار سایر وسایل ضروری خودرو مانع از توقف طولانی در جاده و روی آوردن به روش‌های غیرمجاز می‌شود. این جعبه‌های کوچک معمولا شامل آمپراژهای متداول از 5 تا 30 آمپر هستند و همراه با انبرک پلاستیکی یدکی عرضه می‌شوند. قرار دادن این بسته در جعبه‌داشبورد آرامش خاطر راننده را در سفرهای بین‌شهری تضمین می‌کند.
علت سوختن مکرر فیوز و روش های ایمن سازی مدار
اگر فیوز جدید بلافاصله پس از جاگذاری یا لحظاتی پس از روشن کردن تجهیزات بسوزد، نباید فیوز دیگری جایگزین کرد. سوختن مکرر قطعه به این معنا است که اتصالی در مدار هنوز فعال است و جریان بسیار زیادی کشیده می‌شود. تکرار این کار تنها باعث افزایش گرمای پایه‌ها و تغییر شکل محفظه پلاستیکی جعبه‌فیوز خواهد شد. در چنین شرایطی باید سوئیچ را بست و علت اصلی بروز اتصال کوتاه در مدار مربوطه را ریشه‌یابی کرد.
اصلی‌ترین دلیل اتصالی، سایش مکانیکی عایق سیم‌ها بر اثر لرزش مداوم خودرو در مسیرهای ناهموار است. دسته‌سیم‌هایی که در مجاورت بخش‌های تیز بدنه فلزی یا قطعات متحرک سیستم تعلیق قرار دارند، با گذشت زمان پوسته محافظ خود را از دست می‌دهند. برخورد سیم بدون روکش با اسکلت فلزی خودرو باعث هدایت مستقیم جریان برق به بدنه و سوختن آنی فیوز می‌شود. بررسی مسیر دسته‌سیم مربوط به مدار معیوب و چسب‌کاری یا تعویض خرطومی محافظ گامی اساسی در برطرف کردن این عیب است.
نفوذ آب به سوکت‌ها و جعبه‌فیوزها عامل شایع دیگری در اتصالی مدارهای خودرو است. شستشوی مستقیم موتور با فشار زیاد آب یا تردد در آب‌گرفتگی‌های شهری می‌تواند رطوبت را به منافذ غیرعایق برساند. مایعات با ایجاد رسوب و پل‌های رسانا میان پایانه‌های مثبت و منفی، اتصال کوتاه پنهان ایجاد می‌کنند. در چنین حالتی خشک کردن سوکت‌ها با باد ملایم و استفاده از اسپری‌های خشک شوینده برقی راه‌حل مناسبی برای بازیابی ایمنی مدار است.
خرابی اجزای مکانیکی در مصرف‌کننده‌های متصل به مدار نیز کشش جریان را بیش از حد مجاز می‌برد. فرسودگی بلبرینگ فن رادیاتور، گیرپاژ موتور برف‌پاک‌کن یا نیم‌سوز شدن آرماتور پمپ بنزین نیروی مقاوم زیادی ایجاد کرده و مصرف برق را چند برابر می‌کند. گاهی بروز نوسان در مدار شارژ و روشن شدن چراغ باتری خودرو می‌تواند با تغییر ناگهانی ولتاژ به ذوب شدن فیوزهای ضعیف‌تر منجر شود. در این وضعیت تعمیر یا تعویض قطعه برقی معیوب پیش از جایگذاری فیوز جدید الزامی خواهد بود.
نصب غیرتخصصی سامانه‌های برقی افترمارکت یکی از آسیب‌رسان‌ترین اقدامات در سیستم برق اتومبیل است. اضافه کردن تقویت‌کننده‌های صوتی، لامپ‌های زنون غیراستاندارد، هدلایت‌های پرمصرف و ردیاب‌ها بدون در نظر گرفتن ظرفیت ژنراتور، مدارهای کارخانه‌ای را دچار افت ولتاژ می‌کند. بستن برق این وسایل از پشت جعبه‌فیوز اصلی خودرو خطایی بزرگ است. این تجهیزات جانبی باید همواره سیم‌کشی اختصاصی از سر باتری، رله تقویت‌کننده و فیوز محافظ جداگانه داشته باشند تا سیستم اصلی تحت فشار قرار نگیرد.
در خودروهای دارای سامانه مالتی‌پلکس، عیب‌یابی سنتی با لامپ‌های تست پرمصرف خطرات فراوانی به دنبال دارد. ارسال بار اشتباه به نودهای پردازشی می‌تواند ترانزیستورهای راه‌انداز در جعبه کنترل مرکزی را بسوزاند. تعمیرکاران متخصص در این مدل‌ها ابتدا با دستگاه عیب‌یاب دیاگ خطاهای ثبت‌شده را پایش کرده و جریان مصرفی را ارزیابی می‌کنند. تفکیک مدارهای دیجیتال از بخش‌های قدرت مانع از دستکاری اشتباه سیم‌کشی شبکه می‌شود و سلامت یونیت‌ها را محفوظ نگه می‌دارد.
صنعت خودروسازی به سوی استفاده از کلیدهای نیمه‌رسانا و فیوزهای الکترونیکی هوشمند گام برمی‌دارد. این قطعات که در پلتفرم‌های برقی و هیبریدی جدید تعبیه می‌شوند، فیوزهای یک‌بارمصرف سنتی را به سامانه‌های قابل تنظیم نرم‌افزاری تبدیل کرده‌اند. در این فناوری‌ها قطع جریان هنگام اتصال کوتاه به صورت خودکار و بدون آسیب فیزیکی رخ می‌دهد و پس از رفع اتصالی مجددا وصل می‌شود. تا زمان فراگیر شدن کامل این سازوکارها، مهارت رانندگان در عیب‌یابی اصولی و تعویض استاندارد فیوزهای تیغه‌ای همچنان مهارتی حیاتی برای صیانت از سلامت خودرو خواهد بود.
