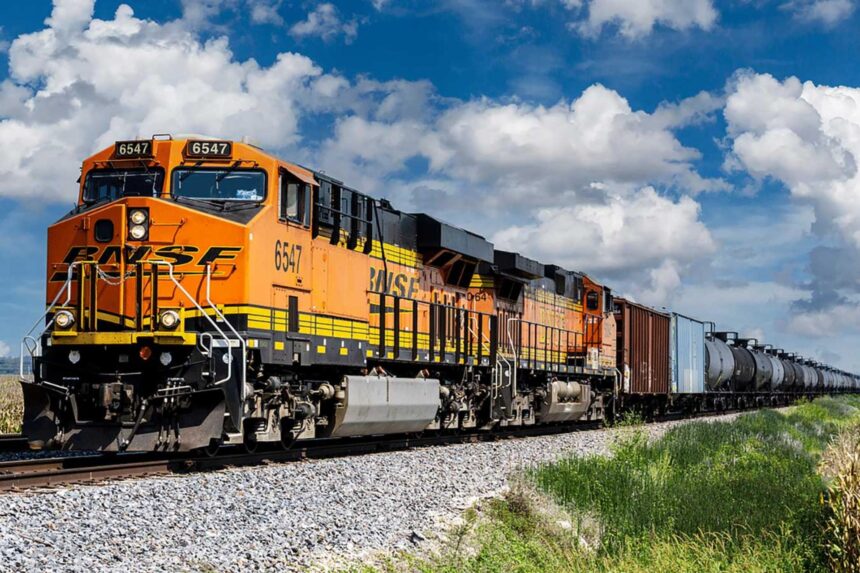

تامین نیروی محرکه برای جابه‌جایی بارهای سنگین در صنایع جاده‌ای و ریلی بر عهده پیشرانه‌های دیزلی است. با وجود تشابه در اصل اشتعال تراکمی، شیوه طراحی و انتقال نیرو در این دو حوزه تفاوت‌های بنیادی دارد. بررسی ساختار فنی موتور دیزل قطار نشان می‌دهد که یک لوکوموتیو باری برخلاف کامیون‌های سنگین، نوسانات مداوم دور موتور و تغییرات پیوسته دنده‌ها را تجربه نمی‌کند. در کامیون‌های جاده‌ای، نیرو از طریق گیربکس، گاردان و دیفرانسیل به چرخ‌ها می‌رسد. در مقابل، پیشرانه قطار بیشتر به عنوان یک نیروگاه متحرک برای تولید جریان برق عمل می‌کند. در این مقاله به تحلیل تفاوت‌های مهندسی، دلایل عدم استفاده از کلاچ مکانیکی و مزایای آرایش دیزل-الکتریک در قطارهای سنگین می‌پردازیم.
جابه‌جایی بار در مقیاس‌های چند هزار تنی، الزامات متفاوتی را به مهندسان مکانیک دیکته می‌کند. در کامیون‌ها، هدف اصلی دستیابی به بالاترین میزان انعطاف‌پذیری در شرایط مختلف جاده‌ای است. راننده کامیون با تغییر دنده‌ها، دور موتور را در محدوده گشتاور بهینه نگه می‌دارد تا خودرو بتواند در شیب‌ها، ترافیک شهری و بزرگراه‌ها حرکت کند. این نیاز باعث شده است تا سیستم‌های انتقال قدرت مکانیکی در کامیون‌ها توسعه یابند.
اما در ناوگان ریلی، مسئله اصلی غلبه بر اینرسی سکون بارهای بسیار سنگین و حفظ سرعت ثابت در مسافت‌های طولانی است. در این شرایط، استفاده از اتصال مکانیکی مستقیم میان میل‌لنگ و چرخ‌ها چالش‌های بزرگی به همراه دارد. به همین دلیل، مهندسی ریلی مسیر کاملا متفاوتی را برای تبدیل انرژی جنبشی پیوند داده است که در آن موتور دیزلی وظیفه‌ای متفاوت از پیشرانه‌های جاده‌ای بر عهده دارد.
مشخصات ابعادی و توان خروجی موتور دیزل قطار در برابر کامیون
برای درک تفاوت‌های مقیاس، مقایسه پارامترهای حجمی و خروجی پیشرانه‌ها ضروری است. یک موتور کامیون سنگین مدرن که برای حمل بارهای 40 تا 60 تنی طراحی شده، حجمی بین 12 تا 16 لیتر دارد. این پیشرانه‌ها که به طور معمول با چیدمان 6 سیلندر خطی یا 8 سیلندر خورجینی (V شکل) ساخته می‌شوند، قدرتی بین 500 تا 750 اسب بخار تولید می‌کنند. وزن خالص موتور کامیون بین 1000 تا 1500 کیلوگرم است و گشتاور خروجی آن پس از عبور از گیربکس به چرخ‌ها منتقل می‌شود. بررسی عملکرد قطارهای جاده‌ای فوق سنگین نشان می‌دهد که حتی در قدرتمندترین کشنده‌های جاده‌ای نیز از همین اصول مهندسی استفاده می‌شود.

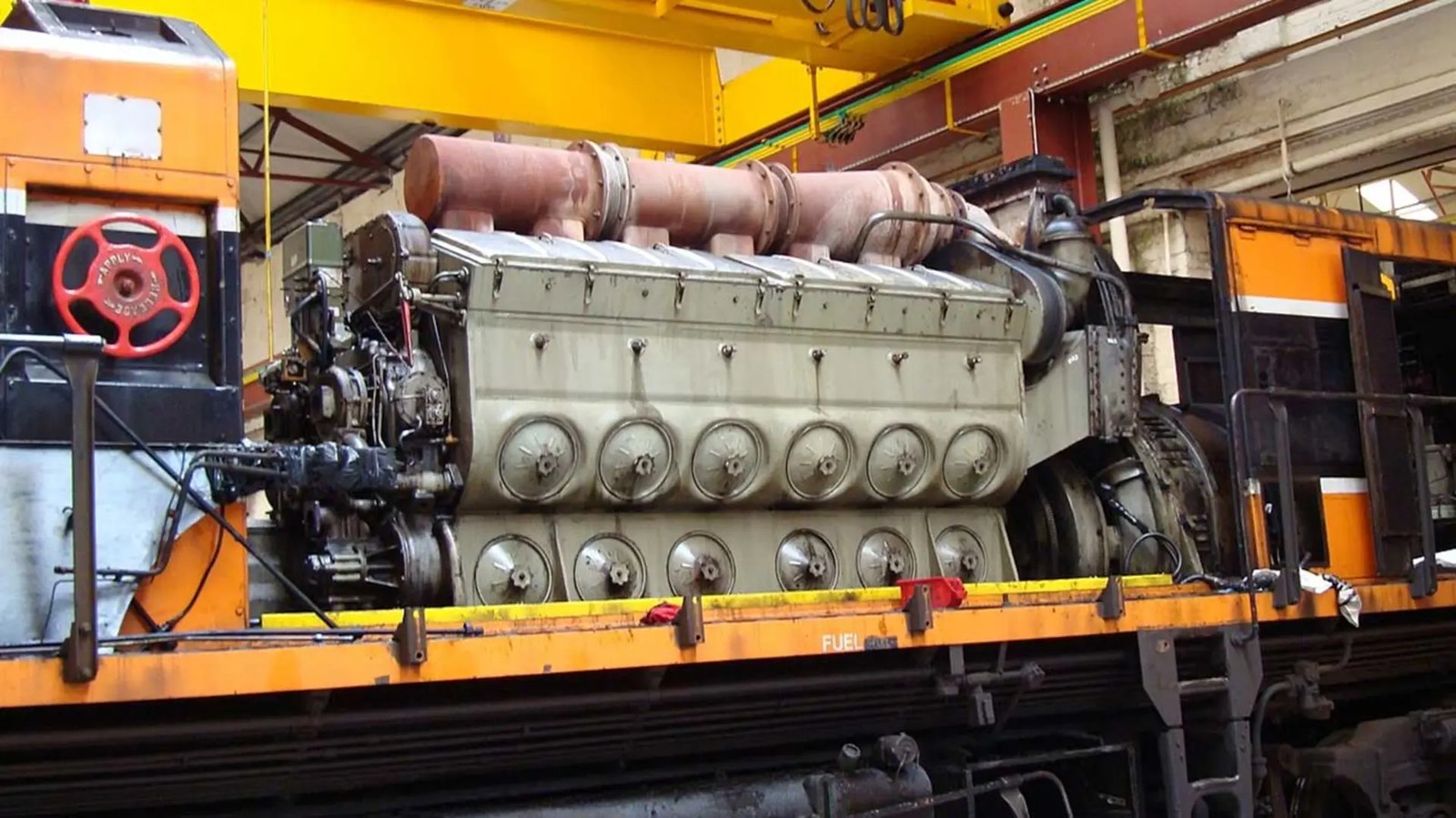

در نقطه مقابل، پیشرانه یک لوکوموتیو باری حجمی بین 130 تا 180 لیتر دارد. جالب است بدانید که حجم تنها یکی از سیلندرهای این موتور غول‌پیکر با کل حجم موتور یک کامیون کشنده برابر است. این حجم عظیم نیازمند ساختار 12، 16 یا 20 سیلندر خورجینی (V شکل) است تا بتواند توان خروجی معادل 3000 تا 4500 اسب بخار تولید کند. گشتاور خروجی میل‌لنگ در چنین موتورهایی بین 15000 تا 20000 نیوتن‌متر است و وزن خالص موتور دیزل قطار به تنهایی به 15 تا 25 تن می‌رسد.
الگوی کارکرد موتور کامیون بر پایه تغییرات مداوم دور موتور بین 1000 تا 1900 دور در دقیقه شکل گرفته است. گیربکس‌های 12 تا 16 سرعته مکانیکی یا اتوماتیک‌شده در کامیون‌ها وظیفه دارند این نوسانات را مدیریت کنند. اما موتور دیزل قطار فاقد گیربکس و گاردان است و به هیچ عنوان تغییرات ناگهانی دور موتور را تجربه نمی‌کند. این پیشرانه تنها در چند بازه بهینه مشخص، بین 300 تا 1000 دور در دقیقه کار می‌کند. در اکثر لوکوموتیوهای باری مدرن، موتور دیزلی مستقیما به یک ژنراتور بزرگ متصل شده است و وظیفه دارد انرژی مکانیکی میل‌لنگ را به جریان برق با ولتاژ و آمپراژ بسیار بالا تبدیل کند.
انرژی الکتریکی حاصل از ژنراتور به موتورهای کششی برقی که روی محور چرخ‌ها قرار دارند فرستاده می‌شود. این ساختار کارکردی شباهت زیادی به خودروهای هیبریدی سری یا خودروهای برقی با دامنه حرکتی افزایش‌یافته دارد. در این سامانه‌ها، موتور درون‌سوز هیچ ارتباط مکانیکی مستقیم با چرخ‌ها ندارد و صرفا به عنوان یک مولد برق ثابت عملکرد خود را حفظ می‌کند. تثبیت دور موتور در پله‌های کاری مشخص باعث کاهش استهلاک قطعات، جلوگیری از افت فشار روغن و افزایش قابل توجه طول عمر قطعات درون‌سوز می‌شود.

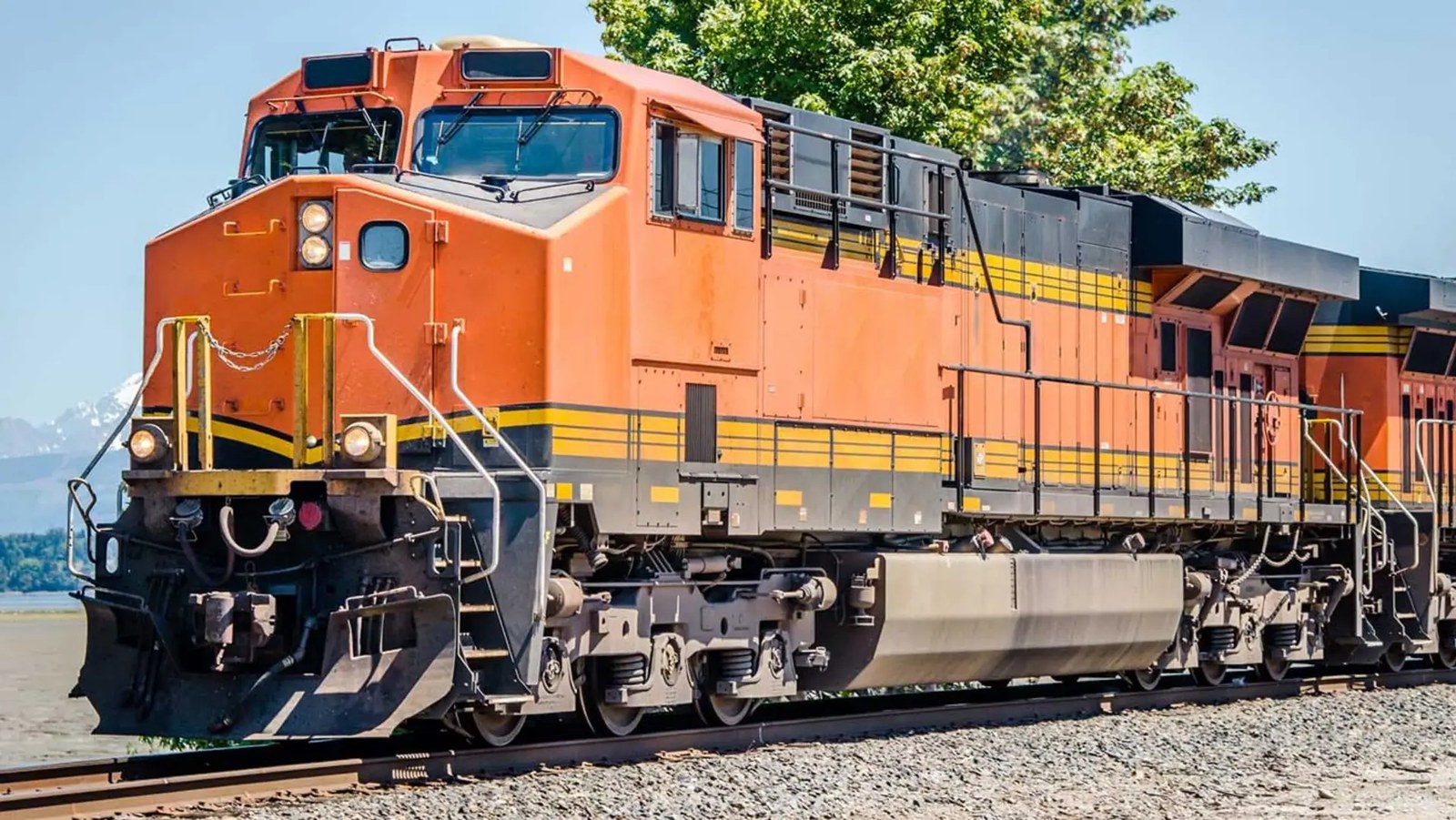

چرا گیربکس مکانیکی در انتقال قدرت لوکوموتیو کاربرد ندارد؟
عدم استفاده از کلاچ و جعبه‌دنده مکانیکی در قطارها یک انتخاب اختیاری نیست، بلکه یک ضرورت مهندسی ناشی از قوانین فیزیک است. یک قطار باری سنگین وزنی بین 5000 تا بیش از 20000 تن دارد. غلبه بر اینرسی سکون چنین جرم عظیمی نیازمند گشتاور راه‌اندازی بسیار بالایی است. اگر مهندسان قصد داشتند این نیرو را از طریق سیستم‌های اصطکاکی مکانیکی مانند کلاچ و گیربکس به چرخ‌ها منتقل کنند، فاجعه فنی رخ می‌داد.
در لحظه شروع حرکت قطار، اصطکاک شدید میان صفحات کلاچ تحت فشار گشتاور 20000 نیوتن‌متری میل‌لنگ، حرارت فوق‌العاده بالایی تولید می‌کرد. این میزان گرما در کمتر از چند ثانیه باعث ذوب شدن و نابودی کامل اجزای کلاچ می‌شد. از طرف دیگر، محدودیت دور موتور دیزلی قطار که حداکثر به 1000 دور در دقیقه می‌رسد، پوشش دادن سرعت صفر تا 100 کیلومتر بر ساعت را نیازمند چرخ‌دنده‌هایی بسیار غول‌پیکر و سنگین می‌کرد. ساخت و نگهداری چنین گیربکس مکانیکی عظیمی از نظر ابعادی و اقتصادی غیرممکن است.
موتورهای الکتریکی راهکار نهایی برای حل این چالش مهندسی هستند. یکی از ویژگی‌های مهم موتورهای برقی، ارائه حداکثر گشتاور در دور صفر است. یعنی درست در لحظه‌ای که قطار کاملا ساکن است، موتورهای برقی متصل به محورها می‌توانند بدون نیاز به هیچ عضو اصطکاکی، بالاترین گشتاور ممکن را به چرخ‌ها وارد کنند. این امر باعث می‌شود قطار باری سنگین، شروع حرکتی کاملا نرم، بدون ضربه و بدون استهلاک قطعات مکانیکی داشته باشد.
جریان برق خروجی از ژنراتور پس از عبور از سیستم‌های کنترل و اینورترها، به موتورهای کششی روی هر محور تقسیم می‌شود. این کار امکان کنترل مستقل و دقیق گشتاور روی هر چرخ را فراهم می‌سازد. بحث شبیه‌سازی و مدیریت انتقال قدرت امروزه در صنایع گوناگون مطرح است، به‌طوری که حتی توسعه گیربکس مجازی در خودروهای برقی نیز به عنوان راهکاری برای بازسازی حس تعویض دنده دنبال می‌شود. اما در قطارها، هدف اصلی حذف کامل هرگونه واسطه مکانیکی آسیب‌پذیر بوده است. لازم به ذکر است که در برخی قطارهای مسافربری سبک‌تر، از سیستم‌های دیزل-هیدرولیک استفاده می‌شود، اما برای بارهای بسیار سنگین، سیستم دیزل-الکتریک تنها گزینه قابل اعتماد محسوب می‌شود.
نقش چسبندگی و وزن شاسی در بازدهی سامانه دیزل-الکتریک
مفهوم وزن در مهندسی خودروهای جاده‌ای و قطارها دو کارکرد کاملا متضاد دارد. در یک کامیون جاده‌ای، هر کیلوگرم وزن اضافی در شاسی به معنای کاهش ظرفیت حمل بار مجاز، افزایش مصرف سوخت و فشار بیشتر بر لاستیک‌ها است. سازندگان کامیون همواره تلاش می‌کنند با استفاده از آلومینیوم و فولادهای سبک، وزن خالص کشنده را کاهش دهند. به همین دلیل، نصب ژنراتورها و موتورهای برقی سنگین روی کامیون‌های جاده‌ای از نظر اقتصادی و فنی توجیه ندارد، چرا که ظرفیت بارگیری مفید را به شدت کاهش می‌دهد.
اما در حمل‌ونقل ریلی، وزن شاسی و پیشرانه یک عامل حیاتی برای ایجاد نیروی کششی است. ضریب اصطکاک میان چرخ‌های فولادی و ریل‌های فلزی بسیار پایین و در حدود 0.2 تا 0.3 است. اگر لوکوموتیو وزن کافی نداشته باشد، گشتاور عظیم موتورهای برقی باعث چرخیدن هرز چرخ‌ها روی ریل و عدم حرکت قطار می‌شود. بنابراین، وزن 15 تا 25 تنی پیشرانه دیزلی و وزن کلی بیش از 120 تنی لوکوموتیو، یک مزیت فنی برای افزایش چسبندگی چرخ‌ها به ریل به شمار می‌رود.
ارزیابی راندمان مصرف سوخت نیز نشان‌دهنده برتری مطلق سیستم‌های ریلی در مقیاس تن-کیلومتر است. به دلیل پایین بودن مقاومت غلتشی چرخ فولادی روی ریل فلزی در مقایسه با لاستیک روی آسفالت، پس از حرکت اولیه قطار، انرژی بسیار کمتری برای حفظ سرعت نیاز است. یک قطار باری سنگین با بهره‌گیری از سامانه دیزل-الکتریک می‌تواند حجم عظیمی از کالا را با مصرف سوخت بسیار کمتر به ازای هر تن بار در مقایسه با کامیون‌های جاده‌ای منتقل کند.
همچنین از دیدگاه هزینه‌های نگهداری، حذف قطعات متحرک پیچیده مانند جعبه‌دنده‌های چندسرعته، گاردان و دیفرانسیل‌های سنگین باعث شده است تا فواصل سرویس‌دهی لوکوموتیوها بسیار طولانی‌تر از خودروهای جاده‌ای باشد. کاهش قطعات درگیر اصطکاک مداوم، استهلاک کلی مجموعه را به شدت کاهش داده و توجیه اقتصادی طرح‌های نقل‌وانتقال ریلی را در مسافت‌های بین‌المللی تضمین می‌کند.
توسعه فناوری‌های جدید در صنعت حمل‌ونقل، مرزهای میان سامانه‌های دیزلی و الکتریکی را شفاف‌تر کرده است. هرچند ورود پیل‌های سوختی هیدروژنی و باتری‌های پیشرفته می‌تواند در آینده سهم پیشرانه‌های درون‌سوز را کاهش دهد، اما الگوی دیزل-الکتریک لوکوموتیوها به عنوان یک پایه مهندسی موفق شناخته می‌شود. چالش اصلی سال‌های آینده، ارتقای راندمان تبدیل انرژی و کاهش آلایندگی در این نیروگاه‌های متحرک خواهد بود، جایی که هماهنگی میان مدیریت هوشمند جریان برق و پایداری مکانیکی، تعیین‌کننده موفقیت در رقابت میان حمل‌ونقل جاده‌ای و ریلی است.
