تولید قدرت 1500 اسب بخاری در یک خودروی جاده‌ای، چالش‌های مهندسی بسیار سنگینی به همراه دارد. با این حال مهار انرژی گرمایی حاصل از چنین توان عظیمی، مسئله‌ای به مراتب دشوارتر محسوب می‌شود. سیستم خنک کاری بوگاتی شیرون بر اساس همین ضرورت شکل گرفته است تا پیشرانه 8 لیتری W16 مجهز به چهار توربوشارژر را در شرایط کاری سخت، خنک نگه دارد. وقتی خودرو به سرعت‌های بیش از 400 کیلومتر بر ساعت می‌رسد، سوزاندن حجم زیاد سوخت در هر ثانیه میزان فراوانی حرارت آزاد میکند. اگر این میزان حرارت به سرعت از بلوک موتور و سیالات خنک‌کننده دفع نشود، آسیب مکانیکی شدیدی به قطعات وارد می‌آید و عملکرد فنی خودرو به شکل ناگهانی افت میکند.
در هایپرکارهای قدرت بالا، کنترل دما تنها به خود پیشرانه محدود نمی‌شود. بخش‌های دیگری مانند روغن موتور، گیربکس، دیفرانسیل عقب و سیستم‌های هیدرولیک نیز در معرض فشار حرارتی بسیار زیادی قرار می‌گیرند. مهندسان برای جلوگیری از افت کارایی سوخت‌رسانی و انتقال قدرت، یک سامانه مدیریت حرارتی ده تکه طراحی کرده‌اند. این سامانه با تقسیم دقیق وظایف میان بخش‌های مختلف، پایداری قطعات را در کارکردهای سنگین تضمین میکند. بررسی دقیق این اجزا نشان می‌دهد که توسعه یک هایپرکار جاده‌ای تا چه اندازه به تعادل میان جریان هوا، سیرکولاسیون مایعات و پایداری قطعات وابستگی دارد.
سامانه خنک‌کاری در خودروهای فوق‌سریع باید بتواند در فشارهای مداوم نیز بازدهی خود را حفظ کند. تغییرات ناگهانی دما در محفظه موتور می‌تواند باعث انبساط غیرهمگن فلزات شاسی و بلوک پیشرانه شود. به همین دلیل، توزیع یکنواخت مایع خنک‌کننده و کنترل دقیق جریان هوا در تمامی بخش‌های زیر پوسته بدنه اهمیت حیاتی دارد. طراحی خنک‌کننده‌ها به‌گونه‌ای انجام شده که حتی در شرایط آب و هوایی گرم یا کارکرد در حالت توقف و حرکت، تعادل دما به سرعت بازیابی شود.

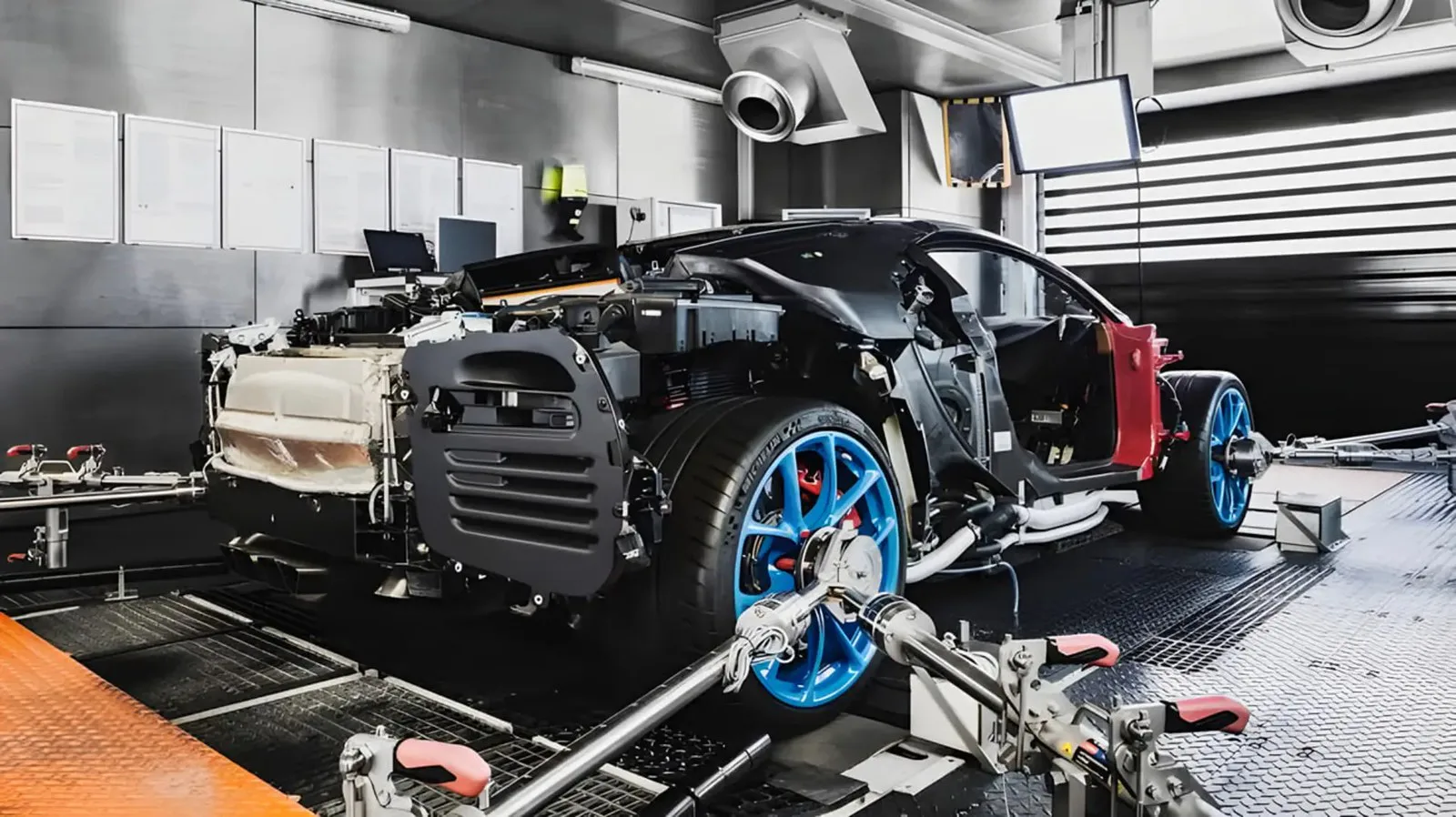

ساختار و وظایف 10 رادیاتور در سیستم خنک کاری بوگاتی شیرون
مجموعه خنک‌کننده این ابرخودرو از دو مدار اصلی مایع و چندین مدار فرعی برای روغن و هیدرولیک تشکیل شده است. مدار دمای بالا وظیفه خنک‌سازی مستقیم بلوک پیشرانه W16 را بر عهده دارد. این مدار شامل یک رادیاتور اصلی در قسمت جلو و دو رادیاتور کمکی در طرفین است که مجموعا 37 لیتر مایع خنک‌کننده را در خود جای می‌دهند. پمپ آب قدرتمند این مدار در هر دقیقه 800 لیتر مایع خنک‌کننده را درون سیستم به گردش درمی‌آورد. این سرعت بالای گردش سبب می‌شود کل مایع موجود در سیستم هر 3 ثانیه یک بار به‌طور کامل میان موتور و مبدل‌ها بچرخد و گرما را به محیط بیرونی منتقل کند.
مدار دوم که به مدار دمای پایین معروف است، وظیفه خنک کردن هوای تراکم‌یافته خروجی از توربوشارژرها را بر عهده دارد. هنگامی که چهار توربوشارژر هوا را با فشار زیاد وارد سیلندرها می‌کنند، دمای هوای ورودی به شدت افزایش می‌یابد. هوای گرم چگالی کمتری دارد و میزان اکسیژن ورودی برای احتراق را کاهش می‌دهد که این امر منجر به افت توان پیشرانه می‌شود. برای رفع این مشکل، یک رادیاتور مستقل در مدار دمای پایین همراه با دو مبدل حرارتی آب به هوا به کار رفته‌اند تا دمای هوای ورودی را پیش از ورود به سیلندرها کاهش دهند. کنترل دقیق دمای هوای ورودی از ایجاد پدیده تراکم گرمایی جلوگیری میکند و واکنش گزارش اولیه گاز را همواره در وضعیت بهینه نگه می‌دارد.
به غیر از چهار رادیاتور مربوط به مدارهای آب موتور و هوای ورودی، شش مبدل حرارتی دیگر نیز در نقاط مختلف شاسی نصب شده‌اند. سه خنک‌کننده مجزا برای روغن موتور، روغن گیربکس دوکلاچه و روغن دیفرانسیل عقب تعبیه شده است تا کیفیت روان‌کاری سیالات در اثر دمای بالای کاری افت نکند. همچنین یک خنک‌کننده اختصاصی برای روغن هیدرولیک وجود دارد که فشار لازم برای سیستم‌های آیرودینامیک فعال و تنظیم ارتفاع را تامین میکند. تمام این اجزا به صورت هماهنگ عمل می‌کنند تا دما در تمام بخش‌های فنی در محدوده مجاز باقی بماند و از آسیب به مجموعه انتقال قدرت جلوگیری شود.
جداسازی مدارهای خنک‌کاری روغن و مایع موتور باعث می‌شود تا هر سیال در بازه دمایی بهینه خود فعالیت کند. روغن موتور نیازمند بازه دمایی مشخصی است تا ویسکوزیته مناسب برای روان‌کاری قطعات متحرک را حفظ کند، در حالی که مایع خنک‌کننده موتور باید گرما را سریع‌تر دفع کند. این تفکیک هوشمندانه باعث شده است تا استهلاک سیالات کاهش یافته و فواصل تعویض آن‌ها در شرایط عادی طولانی‌تر شود.

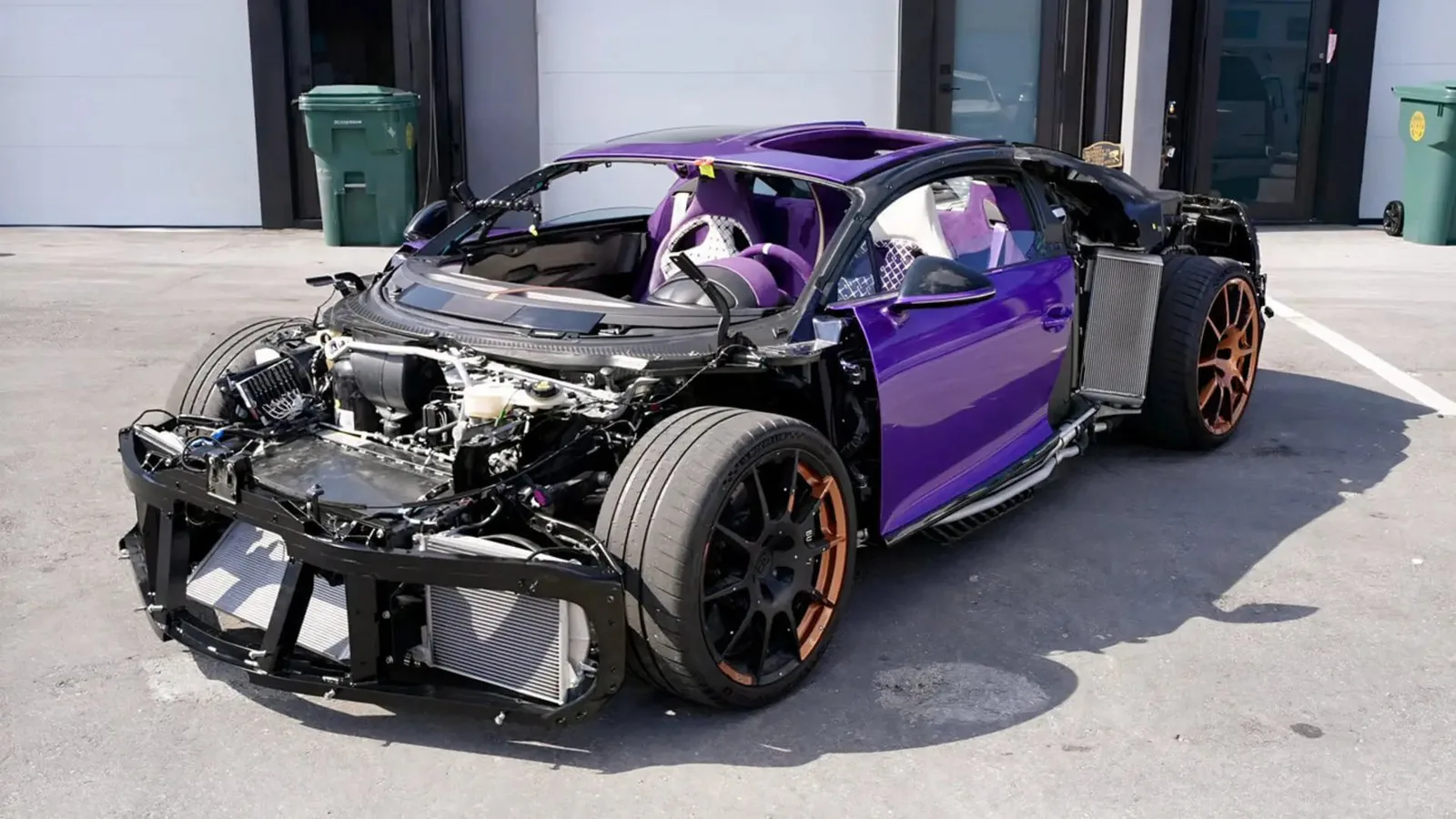

مدیریت جریان هوا و چالش‌های آیرودینامیکی در سرعت بالای 400 کیلومتر
جانمایی 10 رادیاتور و مبدل حرارتی در بدنه کم‌ارتفاع و آیرودینامیک یک ابرخودرو چالش بزرگی در مهندسی بدنه به شمار می‌رود. در سرعت‌های بیش از 400 کیلومتر بر ساعت، مقاومت هوا مانع اصلی حرکت خودرو است و ایجاد هرگونه ورودی هوای اضافه می‌تواند نیروی درگ را افزایش دهد. از این رو ورودی‌های هوا باید به‌گونه‌ای زاویه‌بندی شوند که حداکثر حجم هوا را با کمترین مقاومت آیرودینامیکی به سمت مبدل‌ها هدایت کنند. بر اساس محاسبات فنی، در حداکثر سرعت، در هر دقیقه بیش از 60 هزار لیتر هوا از مجاری خنک‌کننده و محفظه پیشرانه عبور میکند.
برای استفاده بهینه از فضای محدود زیر پوسته فیبر کربنی، رادیاتورهای اصلی جلوی خودرو با زاویه خاصی نسبت به جریان ورودی نصب شده‌اند. این نوع نصب زاویه‌دار موجب می‌شود سطح مقطع موثر برای خنک‌کاری بدون نیاز به بزرگ‌تر کردن دهانه ورودی‌های جلو افزایش یابد. کانال‌های هوایی که در زیر بدنه و سپر جلو قرار دارند، جریان هوا را پس از عبور از رادیاتورها به سمت بیرون و بخش زیرین بدنه هدایت می‌کنند. این مسیر جریان به گونه‌ای طراحی شده که از ایجاد اغتشاش هوایی در اطراف چرخ‌ها و دیفیوزر عقب جلوگیری شود. بنابراین راندمان خنک‌کاری و پایداری آیرودینامیکی به صورت کاملا یکپارچه عمل می‌کنند.
تخلیه حرارت از محفظه عقب خودرو، جایی که پیشرانه W16 قرار دارد، اهمیت بسیار بالایی دارد. اگر هوای داغ خروجی از موتور و سیستم اگزوز به درستی تخلیه نشود، قطعات حساس الکترونیکی، حسگرها و سیم‌کشی‌های اطراف موتور در معرض آسیب زودهنگام قرار می‌گیرند. خروجی‌های هوای تعبیه‌شده در انتهای بدنه و آیرودینامیک فعال خودرو نقش مهمی در مکش هوای داغ از اطراف موتور ایفا می‌کنند. ناآگاهی از نحوه رفتار سیستم‌های خنک‌کننده در خودروهای معمولی نیز می‌تواند مشکل‌ساز باشد، همان‌طور که بررسی علت جوش آوردن خودرو اهمیت مدیریت حرارت را در تمام پیشرانه‌ها نشان می‌دهد.
مجاری هوایی جانبی خودرو علاوه بر تغذیه رادیاتورها، وظیفه خنک‌سازی سیستم ترمز را نیز بر عهده دارند. دیسک‌های ترمز در حین کاهش سرعت‌های سنگین، دمای بسیار بالایی تولید می‌کنند. هدایت بخشی از جریان هوای ورودی به سمت کالیپرها و دیسک‌ها باعث می‌شود تا توان ترمزگیری در استفاده‌های مکرر افت نکند. این ترکیب هوشمندانه میان خنک‌کاری پیشرانه و سیستم ترمز، پایداری کلی خودرو را در پیست و جاده افزایش می‌دهد.
پیچیدگی‌های نگهداری و اثرات طولانی‌مدت حرارت بر قطعات فنی
پیچیدگی ساختاری این مجموعه خنک‌کننده، فرایند نگهداری و سرویس‌های دوره‌ای خودرو را به یک امر کاملا تخصصی تبدیل کرده است. مدار دمای بالا با گنجایش 37 لیتر مایع خنک‌کننده و اتصالات متعدد، نیازمند تخلیه دقیق هوا هنگام تعویض مایع است. وجود حباب‌های ریز هوا در داخل مدار می‌تواند باعث ایجاد نقاط داغ موضعی در سرسیلندر و آسیب به واشرها شود. علاوه بر این، دسترسی به برخی از رادیاتورها و خنک‌کننده‌های روغن به دلیل جانمایی فشرده درون شاسی، مستلزم جداکردن بخش‌هایی از بدنه فیبر کربنی است.
چرخه‌های متوالی گرم و سرد شدن قطعات، استهلاک تجهیزات جانبی نظیر شلنگ‌های سیلیکونی، اورینگ‌ها و اتصالات را افزایش می‌دهد. در پیشرانه‌ای با این سطح از قدرت، کوچک‌ترین افت فشار در مدار 800 لیتری مایع خنک‌کننده یا خرابی یکی از خنک‌کننده‌های روغن می‌تواند در زمانی کوتاه خسارات سنگینی به پیشرانه یا گیربکس وارد کند. بررسی و بازرسی مداوم این اتصالات برای حصول اطمینان از عدم وجود نشتی، بخش مهمی از برنامه‌های مراقبتی خودروهای عملکرد بالا را تشکیل می‌دهد.
کیفیت مایع خنک‌کننده و روغن‌های مورد استفاده در این سامانه باید در بالاترین سطح استانداردهای صنعتی باشد. استفاده از سیالات غیراستاندارد می‌تواند باعث رسوب‌گذاری در مجاری باریک رادیاتورها شده و راندمان انتقال حرارت را به شدت کاهش دهد. به دلیل ضخامت کم فین‌های خنک‌کننده در مبدل‌های حرارتی، هرگونه گرفتگی داخلی یا آسیب فیزیکی بیرونی مانند برخورد سنگ‌ریزه‌ها می‌تواند بازدهی کل سیستم را مختل کند.
توسعه سیستم‌های خنک‌کاری پیچیده در هایپرکارهای احتراقی، اوج دانش مهندسی حرارت در خودروهای درون‌سوز را نشان می‌دهد. مقایسه این سامانه‌ها با الگوی مدیریت دمایی در خودروهای الکتریکی، تفاوت در ماهیت تولید حرارت را آشکار میکند. در خودروهای برقی، مهار حرارت عمدتا در باتری‌ها و اینورترها و در دماهای پایین‌تر انجام می‌شود، در حالی که پیشرانه‌های درون‌سوز پرقدرت، گرما را در دماها و فشارهای بسیار شدیدتر تولید می‌کنند. با تغییر رویکرد صنعت خودرو به سمت پیشرانه‌های هیبریدی، مسئله خنک‌کاری وارد مراحل جدیدی خواهد شد، اما راهکارهای به کار رفته در این ابرخودرو همچنان معیاری شاخص برای مدیریت حرارت در انجین‌های پرقدرت باقی می‌ماند.
